Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Изобретатели:
Сучков Валентин Анатольевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Московский государственный технологический университет "СТАНКИН" (ФГБОУ ВПО МГТУ "СТАНКИН") (RU)
Реферат

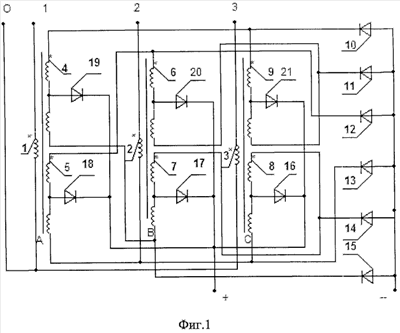

Предлагаемое изобретение относится к преобразовательной технике и может быть использовано при создании регулируемых электроприводов постоянного тока для станков для повышения их быстродействия, а также на преобразовательных подстанциях для питания электрифицированных железных дорог в электрометаллургической и химической промышленности для достижения технического результата - уменьшения величины пульсаций выпрямленного напряжения и уменьшения содержания высших гармонических составляющих в кривой переменного тока. Двенадцатифазный преобразователь Сучкова состоит из трехфазного трансформатора, имеющего три катушки (1, 2, 3) первичной обмотки, соединенных по схеме «звезда» и подключаемых к фазам сети (1, 2, 3) и соединенных между собой шести катушек (4, 5, 6, 7, 8, 9) вторичных обмоток и соединенных с вентилями преобразователя. Одноименные зажимы (начала) всех катушек помечены знаком «звездочка» (*). При этом начало катушки (4) вторичной обмотки соединено с началом катушки (9) вторичной обмотки, конец катушки (9) вторичной обмотки - с концом катушки (6) вторичной обмотки, начало катушки (6) вторичной обмотки - с началом катушки (5) вторичной обмотки, конец катушки (5) вторичной обмотки - с концом катушки (8) вторичной обмотки, начало катушки (8) вторичной обмотки - с началом катушки (7) вторичной обмотки, конец катушки (7) вторичной обмотки - с концом катушки (4) вторичной обмотки, замыкая контур катушек вторичных обмоток. Каждая катушка вторичных обмоток трансформатора является стороной «шестиугольника». Вентили (10, 11, 12, 13, 14, 15) анодной группы - своими катодами подсоединены к узлам, связывающим катушки вторичных обмоток трансформатора. Вентили (16, 17, 18, 19, 20, 21) катодной группы преобразователя - своими анодами подсоединены к отпайкам от половины витков катушек вторичных обмоток трансформатора. Предлагаемое техническое решение позволяет уменьшить прямые токи вентилей при работе преобразователя, что в конечном итоге позволяет повысить КПД преобразователя, а также снизить габариты, вес и его стоимость. 2 ил., 1 табл.
