SU 266041 A, 17.03.1970. RU 2269196 C1, 27.01.2006. US 7330363 A1, 31.05.2007.
Имя заявителя:
Мустафа Георгий Маркович (RU)
Изобретатели:
Мустафа Георгий Маркович (RU) Луганская Ирина Борисовна (RU) Сеннов Юрий Михайлович (RU) Ильинский Александр Дмитриевич (RU)
Патентообладатели:
Мустафа Георгий Маркович (RU)
Реферат

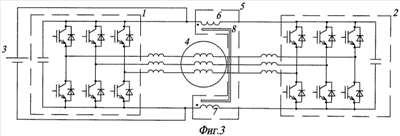

Заявляемое техническое решение относится к преобразовательной технике, а именно к мощным преобразователям, инверторам, применяемым, например, для электропривода с машинами переменного тока; для источника питания большой мощности с трансформаторным выходом. Задача, на решение которой направлено заявляемое техническое решение, заключается в уменьшении потерь в основных узлах инвертора с одновременным уменьшением уровня пульсаций выходного напряжения, при питании всей схемы от одного общего источника. Технический результат заключается в повышении эффективности преобразования энергии, снижении затрат и расширении области применения инвертора, при условии питания схемы от одного общего источника. Указанная задача решается тем, что в известный инвертор введен уравнительный реактор с первой и второй магнитосвязанными обмотками; вывод от начала первой обмотки уравнительного реактора подключен к положительному выводу звена постоянного тока первого трехфазного транзисторного моста, а вывод от конца первой обмотки подключен к положительному выводу звена постоянного тока второго трехфазного транзисторного моста; вывод от начала второй обмотки уравнительного реактора подключен к отрицательному выводу звена постоянного тока первого трехфазного транзисторного моста, а вывод от конца второй обмотки подключен к отрицательному выводу звена постоянного тока второго трехфазного транзисторного моста; инвертор снабжен двумя выводами для подключения к одному источнику питания, общему для первого и второго трехфазных транзисторных мостов, причем первый вывод инвертора подключен к положительному выводу звена постоянного тока первого трехфазного транзисторного моста, а второй вывод инвертора подключен к отрицательному выводу звена постоянного тока первого трехфазного транзисторного моста. Возможен также вариант подключения первого вывода инвертора к отводу от первой обмотки уравнительного реактора, а второго вывода инвертора - к отводу от второй обмотки уравнительного реактора, причем так, что отводы каждой из обмоток выполнены от любого, но одинакового числа витков, считая от начала каждой обмотки. Указанная задача решается также тем, что первым и вторым трехфазным транзисторным мостом управляют по методу широтно-импульсной модуляции, причем частота опорного (например, пилообразного) сигнала первого и второго трехфазного транзисторного моста одинакова, согласно заявляемому техническому решению на каждом нечетном (или четном) такте опорного сигнала первый трехфазный транзисторный мост не переключают и он формирует постоянное напряжение Ud, на этом же такте второй трехфазный транзисторный мост переключают таким образом, чтобы он отслеживал задание (Uf-Ud), где: Ud - напряжение источника питания, Uf - выходное напряжение инвертора, а на следующем такте опорного сигнала задания на первый и второй трехфазные транзисторные мосты чередуются. 3 н.п. ф-лы, 11 ил., 1 табл.
