ДВУХТАКТНЫЙ ИНВЕРТОР С СИНУСОИДАЛЬНЫМ ВЫХОДНЫМ НАПРЯЖЕНИЕМ

Номер публикации патента: 2438227

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010139600/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H02M007/538
Аналоги изобретения:	SU 1156225 A, 15.05.1985. SU 904147 A, 10.02.1982. GB 2439648 A, 02.01.2008.

Имя заявителя:	Федеральное государственное унитарное предприятие "Всероссийский Электротехнический институт им. В.И. Ленина" (ФГУП ВЭИ) (RU)
Изобретатели:	Ильинский Александр Дмитриевич (RU)
Патентообладатели:	Федеральное государственное унитарное предприятие "Всероссийский Электротехнический институт им. В.И. Ленина" (ФГУП ВЭИ) (RU)

Реферат

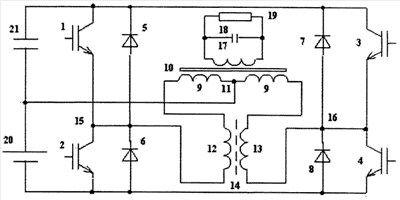

Изобретение относится к области электротехники, преимущественно к преобразовательным установкам систем вторичного электропитания и электроприводов малой и средней мощности. Двухтактный инвертор с синусоидальным выходным напряжением содержит четыре силовых транзистора и фильтрующий конденсатор, выходной двухобмоточный трансформатор с выводом от средней точки первичной обмотки, подключенную к выводам вторичной обмотки нагрузку и подключенные по мостовой схеме четыре диода и индуктивный элемент, выполненный в виде двухобмоточного дросселя. Положительный вывод источника питания и первая обкладка конденсатора подключены к выводу от средней точки первичной обмотки трансформатора. Отрицательный вывод источника питания подключен к отрицательному выводу постоянного тока диодной мостовой схемы. К положительному выводу постоянного тока диодной мостовой схемы подключена вторая обкладка конденсатора. Первый и второй силовые транзисторы эмиттерами подключены к отрицательному выводу источника питания. Коллектор первого транзистора подключен к первому выводу переменного тока диодной мостовой схемы. Коллектор второго транзистора подключен ко второму выводу переменного тока диодной мостовой схемы. Коллектор третьего транзистора подключен к положительному выводу постоянного тока диодной мостовой схемы. Первый вывод первой обмотки двухобмоточного дросселя подключен к первому выводу первичной обмотки трансформатора. Второй вывод первой обмотки двухобмоточного дросселя подключен к первому выводу переменного тока диодной мостовой схемы. Первый вывод второй обмотки двухобмоточного дросселя подключен ко второму выводу первичной обмотки трансформатора. Второй вывод второй обмотки двухобмоточного дросселя подключен ко второму выводу переменного тока диодной мостовой схемы. Эмиттер третьего транзистора подключен ко второму выводу переменного тока диодной мостовой схемы. Коллектор четвертого транзистора подключен к положительному выводу постоянного тока диодной мостовой схемы, а его эмиттер подключен к первому выводу переменного тока диодной мостовой схемы. Фильтрующий конденсатор подключен к выводам вторичной обмотки трансформатора. Достигаемый технический результат заключается в улучшении показателей электромагнитной совместимости инвертора. 1 ил.
