RU 2279754 C1, 10.07.2006. SU 1646028 А1, 30.04.1991. JP 2001037257 A, 09.02.2001.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Изобретатели:
Иванов Александр Григорьевич (RU) Арзамасов Владислав Леонидович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский проектно-конструкторский и технологический институт релестроения с опытным производством" (RU)
Реферат

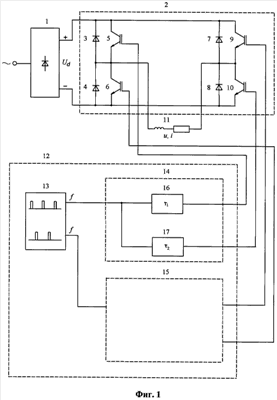

Изобретения относятся к электротехнике, в частности к области преобразовательной техники для преобразователей низкой частоты. В устройстве по первому варианту благодаря введению генератора тактовых импульсов с двумя противофазными выходами, каждый из которых подсоединен к запускающим входам первого и второго формирователей управляющих импульсов соответствующего канала управления ключами с выходными импульсами различной длительности, обеспечивается технический результат - упрощается схема и повышается надежность однофазного мостового АИН. В устройстве по второму варианту благодаря выполнению вторых формирователей управляющих импульсов каждого канала управления ключами с двумя входами - запускающим и регулирующим, введению генератора тактовых импульсов с двумя противофазными выходами, каждый из которых подсоединен к запускающим входам первого и второго формирователей соответствующего канала с выходными импульсами различной длительности, а также введению регулирующего органа, выход которого подключен к регулирующему входу второго формирователя каждого канала достигается возможность регулирования выходного напряжения однофазного мостового АИН при упрощении схемы и повышении надежности устройства в целом. 2 н.п. ф-лы, 3 ил.
