КОМПЕНСАЦИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ

Номер публикации патента: 2407137

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009102197/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M007/21
Аналоги изобретения: SU 478399, 05.08.1975. SU 492986 A, 23.02.1976. US 6108223 A, 22.08.2000.

Имя заявителя: Общество с ограниченной ответственностью Научно-производственная фирма "Центр электротехники" (ООО НПФ "Центр электротехники") (RU)
Изобретатели: Зайцев Александр Иванович (RU)
Тихонов Николай Козьмич (RU)
Смирнов Юрий Васильевич (RU)
Патентообладатели: Общество с ограниченной ответственностью Научно-производственная фирма "Центр электротехники" (ООО НПФ "Центр электротехники") (RU)

Реферат

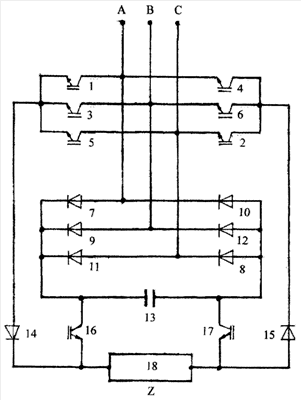

Изобретение относится к мостовым компенсационным преобразователям переменного тока в постоянный ток с большим диапазоном регулирования, работающим с искусственной коммутацией силовых вентилей в анодной и катодной группах, которые могут быть использованы в электроприводах постоянного и переменного тока, в устройствах возбуждения электрических машин, в технологических установках с применением постоянного тока. Технический результат - ограничение коммутационных перенапряжений на вентилях и передача избыточной энергии, получаемой конденсатором в процессе коммутации, в цепь нагрузки, а также уменьшение массогабаритных показателей и повышение быстродействия компенсационного преобразователя. Его принципиальная схема включает управляемый силовой преобразователь, неуправляемый выпрямитель с емкостью фильтра на зажимах постоянного тока, коммутирующие вентили и разделительные диоды. Обкладки емкости фильтра присоединены параллельно нагрузке через коммутирующие вентили. Управляемый силовой преобразователь подключен к нагрузке через разделительные диоды. 1 ил.
