SU 1288863 A1, 07.02.1987. RU 1826334 C, 10.06.1997. GB 2430277 A, 21.03.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Новосибирский государственный технический университет (RU)
Изобретатели:
Евдокимов Сергей Александрович (RU) Щуров Николай Иванович (RU) Лагутина Ольга Леонидовна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Новосибирский государственный технический университет (RU)
Реферат

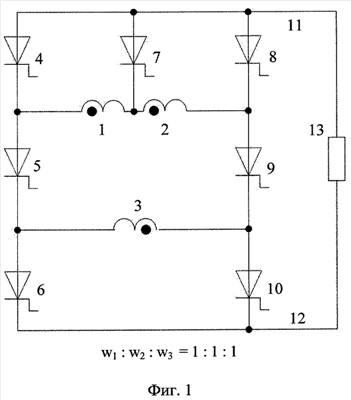

Преобразователь однофазного тока в постоянный может найти применение для преобразования переменного тока в постоянный и может быть использован в источниках постоянного тока с регулируемым напряжением. Предложенный преобразователь содержит семь управляемых вентилей и однофазный трансформатор с первичной обмоткой и группой вторичных обмоток, состоящей из трех гальванически развязанных частей, причем числа витков всех частей группы вторичных обмоток равны, при этом первая и вторая части группы вторичных обмоток соединены согласно и от точки их соединения выполнен отвод, из шести вентилей сформированы две трехвентильные ячейки, каждая из которых состоит из трех последовательно согласно соединенных вентилей, причем одноименные крайние электроды вентилей ячеек соединены между собой, образуя выходные выводы устройства, к одной паре равноудаленных от выходных выводов устройства точек соединения вентилей ячеек подключены конец и начало вторичной обмотки, состоящей из первой и второй частей группы вторичных обмоток, а ко второй паре равноудаленных от выходных выводов устройства точек соединения вентилей ячеек подключены конец и начало третьей части группы вторичных обмоток противофазно с подключением обмотки, составленной из двух частей, при этом незадействованный вентиль одним электродом подключен к точке соединения двух частей группы вторичных обмоток, а вторым электродом к ближней точке соединения крайних вентилей вентильных ячеек, причем электродом, одноименным с электродами, соединенными в данной точке. Предложенный преобразователь однофазного тока в постоянный позволяет получить технический результат - имеет более высокий КПД. 2 ил., 1 табл.
