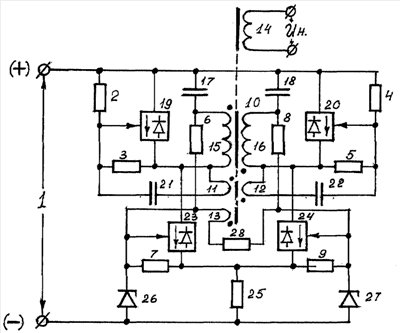

Предложенный двухтактный преобразователь напряжения относится к электротехнике и может быть использован в источниках вторичного электропитания и преобразовательной технике. Техническим результатом предлагаемого изобретения является снижение уровня коммутационных потерь, повышение надежности и улучшение энергетических показателей. Результат достигается введением в двухтактный преобразователь напряжения двух накопительных конденсаторов, второй пары резистивных делителей напряжения и второй пары электронных ключей, что позволило заряжать и разряжать накопительные конденсаторы через первичные обмотки трансформатора, их одновременная работа (одна от тока заряда, другая от тока разряда) образует суммарный магнитный поток, при этом коммутация электронных ключей приходится на момент полного заряда одного и полного разряда другого накопительного конденсатора, т.е. при нулевом значении напряжения и тока, что позволило снизить коммутационные потери и повысить надежность, при этом возможность дважды использовать один заряд энергии накопительного конденсатора (тока заряда, а затем и тока разряда) в работе трансформатора значительно повысила энергетические показатели двухтактного преобразователя напряжения, и ставит его в разряд энергосберегающих устройств. 1 ил.
