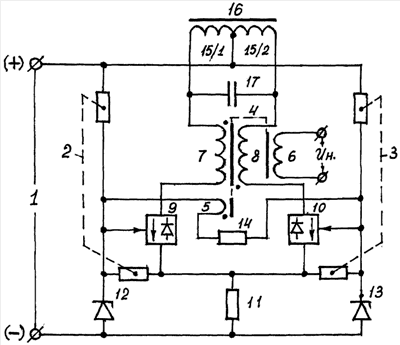

Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитания и преобразовательной технике. Техническим результатом является повышение надежности, снижение уровня коммутационных потерь, уровня электромагнитных излучений и улучшение энергетических показателей. Результат достигается введением в двухтактный преобразователь напряжения конденсатора и дросселя с обмоткой, которая выводом из средней точки подключена к первым крайним выводам резистивных делителей напряжения и плюсу источника питания, а крайними выводами - к соответствующим входам первичных обмоток трансформатора, межу которыми включен конденсатор. Это позволило повысить реактивное сопротивление силовых цепей двухтактного преобразователя, снизить коммутационные токи и активные потери на элементах электрической схемы, а так же погасить на конденсаторе кратковременные всплески токов, которые вызывают электромагнитные излучения и вносят помехи в работу преобразователя. 1 ил.
