ВЫПРЯМИТЕЛЬНАЯ УСТАНОВКА

Номер публикации патента: 2386203

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009113392/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M007/06
Аналоги изобретения: RU 2007828 C1, 15.02.1994. SU 917281 A, 30.03.1982. US 3088066 A, 30.04.1963.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)
Изобретатели: Богданов Валентин Иванович (RU)
Богданов Владимир Валентинович (RU)
Степаненко Евгений Борисович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ГОУ ВПО "ЮРГУЭС") (RU)

Реферат

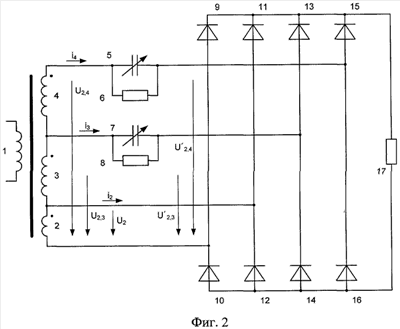

Использование: изобретение относится к электротехнике и может найти применение в блоках для питания выпрямленным током электромагнитных устройств автоматики, заряда химических источников тока, электролиза и, возможно, в сварочных агрегатах. Сущность изобретения: выпрямительная установка содержит однофазный силовой трансформатор (1) с основной (2), первой (3) и второй (4) дополнительными частями вторичной обмотки, включенными последовательно и согласно. Рабочий комплект вентилей (9-12) в виде однофазного моста подключен к основной части (2) вторичной обмотки трансформатора; общая точка первого вольтодобавочного комплекта вентилей (13-14) соединена с конденсатором с переменной емкостью (7) и разрядным резистором (8); общая точка второго вольтодобавочного комплекта вентилей (15-16) соединена с конденсатором с переменной емкостью (5) и разрядным резистором (6). Выходы рабочего комплекта и двух вольтодобавочных комплектов вентилей имеют выводы для подключения к нагрузке (17). Согласованная работа рабочего и вольтодобавочных комплектов вентилей обеспечивается сдвигом по фазе между напряжениями, подводимыми к вентильным группам. Технический результат - улучшение качества выпрямленного тока, упрощение и повышение коэффициента мощности. 3 ил.
