Открытое акционерное общество "Федеральный научно-производственный центр "Нижегородский научно-исследовательский институт радиотехники" (RU)
Изобретатели:
Кириенко Владимир Петрович (RU) Стрелков Владимир Федорович (RU)
Патентообладатели:
Открытое акционерное общество "Федеральный научно-производственный центр "Нижегородский научно-исследовательский институт радиотехники" (RU)
Реферат

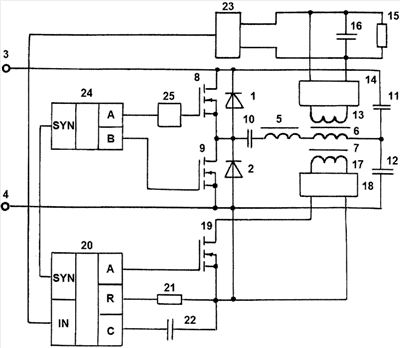

Изобретение относится к преобразовательной технике и может быть использовано в системах электропитания устройств радиотехники, автоматики и вычислительной техники. Техническим результатом является увеличение КПД и надежности резонансного преобразователя, уменьшение его массы и габаритов. Технический результат достигается тем, что в стабилизированный резонансный преобразователь, содержащий два последовательно соединенных рекуперирующих диода, катод одного из которых подключен к положительной клемме источника питания, а анод другого - к его отрицательной клемме, резонансные конденсатор и дроссель, силовой трансформатор с двумя вторичными обмотками, первая вторичная обмотка которого подключена к входу первого выпрямителя, подсоединенного выходом к резистору нагрузки, шунтируемому конденсатором фильтра, введены второй выпрямитель, два конденсатора, два зарядных и модулирующий МДП-транзисторы, схема управления, состоящая из цепи обратной связи по напряжению, управляющего трансформатора, однотактного с времязадающими резистором и конденсатором и двухтактного ШИМ-контроллеров, при этом первый вывод резонансного дросселя соединен с первым выводом первичной обмотки силового трансформатора, первый и второй последовательно соединенные зарядные МДП-транзисторы подключены так, что сток первого подключен к положительной клемме источника питания, а исток второго - к его отрицательной клемме, точка соединения обоих зарядных МДП-транзисторов подключена к точке соединения рекуперирующих диодов и к первому выводу резонансного конденсатора, второй вывод которого соединен со вторым выводом резонансного дросселя. Параллельно зарядным МДП-транзисторам подключены два последовательно соединенных конденсатора, общая точка которых соединена со вторым выводом первичной обмотки силового трансформатора. Вторая вторичная обмотка силового трансформатора подключена к входу второго выпрямителя, соединенного выходом со сток-истоком модулирующего МДП-транзистора, исток которого соединен с истоком второго зарядного МДП-транзистора, а затвор - с выводом «А» однотактного ШИМ-контроллера. Вторые выводы времязадающих резистора и конденсатора соединены с истоком модулирующего МДП-транзистора, первые - с выводами «R» и «С» однотактного ШИМ-контроллера, вывод «IN» которого через цепь обратной связи по напряжению соединен с конденсатором фильтра. Вывод «SYN» однотактного ШИМ-контроллера подключен к выводу «SYN» двухтактного ШИМ-контроллера, вывод «А» последнего через управляющий трансформатор подключен к затвору первого зарядного МДП-транзистора, а вывод «В» - к затвору второго зарядного МДП-транзистора. 1 ил.
