SU 917281 A, 30.03.1982. SU 748732 A1, 15.07.1980. US 3764886 A, 09.10.1973.
Имя заявителя:
Государственное Образовательное Учреждение Высшего Профессионального Образования Новосибирский Государственный Технический Университет (RU)
Изобретатели:
Евдокимов Сергей Александрович (RU)
Патентообладатели:
Государственное Образовательное Учреждение Высшего Профессионального Образования Новосибирский Государственный Технический Университет (RU)
Реферат

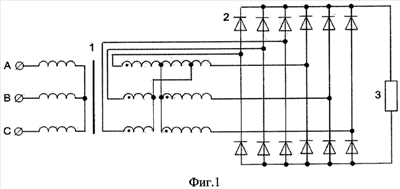

Преобразователь переменного тока в постоянный с 8-кратной частотой пульсации может найти применение для питания потребителей постоянного тока, преимущественно с низковольтным питанием, а также в специализированных силовых преобразователях, например, для зарядных и сварочных агрегатов. Предложенный преобразователь содержит двенадцать вентилей и трехфазный трансформатор, на одном из стержней которого размещена первая фазная вторичная обмотка, имеющая промежуточную отпайку, а на двух других стержнях по две фазные обмотки, причем к промежуточной отпайке первой фазной вторичной обмотки присоединены начала двух фазных обмоток, размещенных по одной на двух других стержнях, из двенадцати вентилей сформирован шестифазный вентильный мост с шестью входами переменного тока и двумя разнополярными выходами постоянного тока, к которым подключена нагрузка, а на первой фазной вторичной обмотке, имеющей отпайку, выполнена дополнительная промежуточная отпайка, размещенная между первой отпайкой и концом обмотки, причем к данной отпайке присоединены концы двух незадействованных фазных обмоток и образовавшиеся при этом три свободных начала и три свободных конца фазных обмоток подключены к входам переменного тока вентильного моста, при этом относительное число витков фазной обмотки с отпайками принято за tg45°, относительное число витков фазных обмоток, подключенных к первой отпайке принято за tg30°, относительное число витков фазных обмоток, подключенных к дополнительной отпайке принято за tg30°·tg22,5°, причем относительное число витков части фазной обмотки с отпайками, размещенной от ее начала до первой отпайки, равно sin45°-0,5·(1-tg30°), а части данной фазной обмотки, размещенной от первой отпайки до дополнительной отпайки, равно sin45°·(1-tg30°). Предложенный преобразователь переменного тока в постоянный обеспечивает технический результат - имеет лучшие массогабаритные показатели и более высокий КПД. 5 ил.
