RU 2233535 С2, 27.07.2004. RU 2145726 C1, 20.02.2000. SU 1774445 A1, 07.11.1992. GB 2131210 A, 13.06.1984. US 4739466 A, 19.04.1988. EP 1244203 A2, 25.02.2002. WO 9117600 A1, 14.11.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Иркутский государственный университет путей сообщения (ИрГУПС (ИрИИТ)) (RU)
Изобретатели:
Алексеева Татьяна Леонидовна (RU) Астраханцев Леонид Алексеевич (RU) Тихомиров Владимир Александрович (RU) Рябченок Ксения Павловна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Иркутский государственный университет путей сообщения (ИрГУПС (ИрИИТ)) (RU)
Реферат

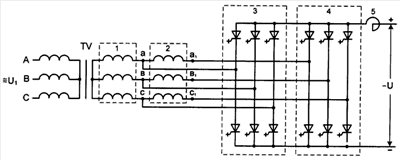

Изобретение относится к области электротехники и может быть использовано на тяговых трансформаторных подстанциях железных дорог, городского электрического транспорта, для электропередачи постоянного тока в электроэнергетических системах, на электростанциях с МГД-генераторами, в преобразователях ветроэлектрических установок, солнечных фотоэлектрических преобразователей и других источников энергии постоянного тока для преобразования в энергию переменного тока. Техническим результатом является повышение коэффициента мощности, снижение нелинейных искажений напряжения в трехфазной сети переменного тока и коэффициента пульсаций тока на входе инвертора за счет рекуперации электрической энергии инверторами, у которых силовые полупроводниковые приборы запираются с минимальными углами опережения выключения приборов. Регулирование мощности инвертора выполняется изменением угла опережения выключения силовых полупроводниковых приборов инвертора в зоне регулирования фазовым способом. Нерегулируемая и регулируемая составляющие мощности инвертора суммируются. Выходы трехфазных мостовых инверторов соединены к отпайкам секций вторичных обмоток трансформатора, первичные и вторичные обмотки которого соединены по схеме звезда, инверторы собраны на двухоперационных полупроводниковых приборах, трехфазные мостовые инверторы по входу соединены параллельно и через реактор подключены к шинам сети постоянного тока. 2 н.п. ф-лы, 1 ил.
