ПОЛУМОСТОВОЙ АВТОГЕНЕРАТОР

Номер публикации патента: 2176847

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000126198/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M007/5387   H05B041/24
Аналоги изобретения: RU 2141717 C1, 20.11.1999. RU 2094964 C1, 27.10.1997. RU 2130239 C1, 05.10.1999. DE 4100349 A, 01.08.1991. GB 2106339 A, 04.09.1985.

Имя заявителя: Научно-производственная фирма "Уральские промышленные технологии"
Изобретатели: Гладышев О.М.
Патентообладатели: Научно-производственная фирма "Уральские промышленные технологии"

Реферат

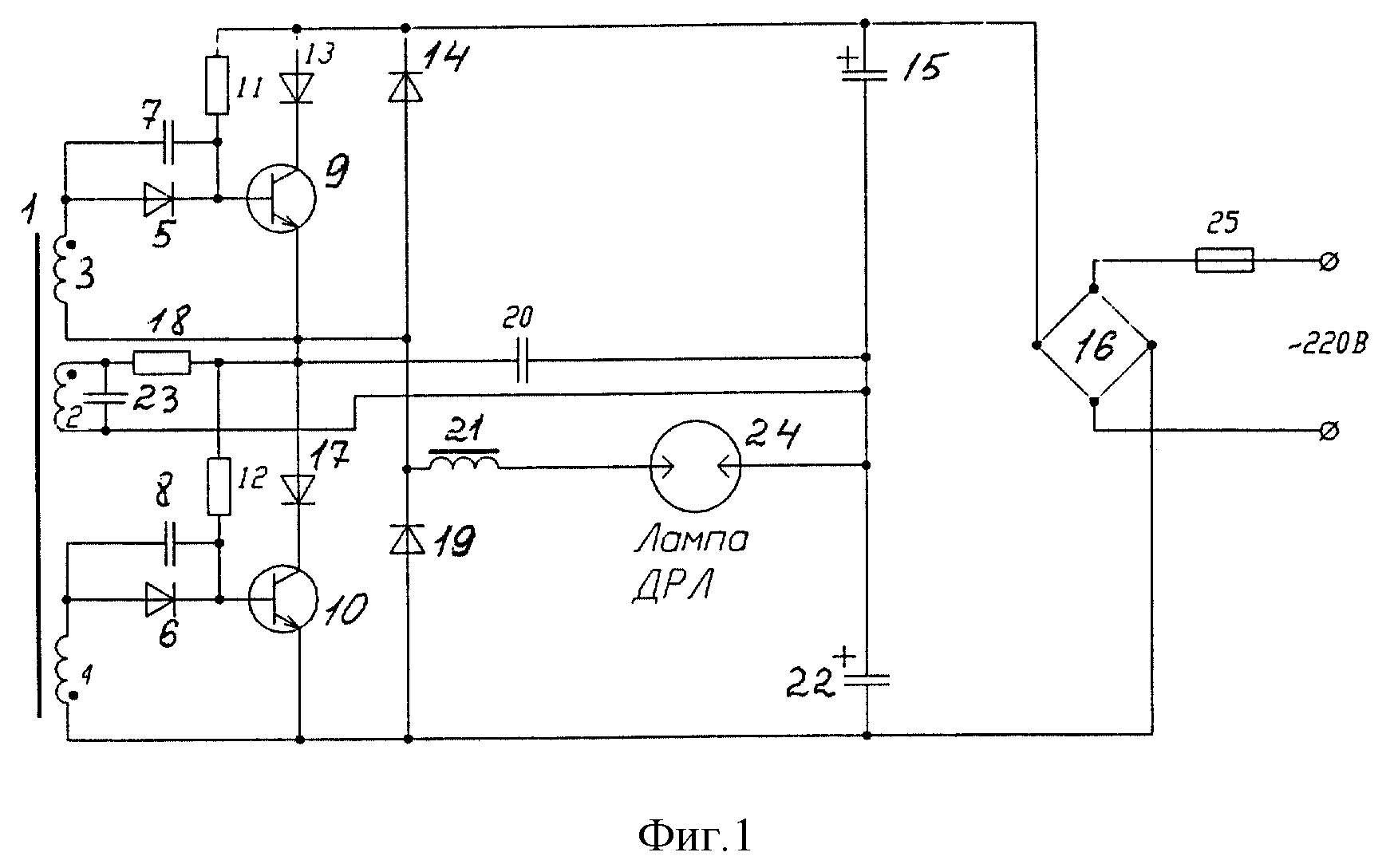

Изобретение относится к преобразовательной технике и может быть использовано, например, для построения автоколебательных систем управления люминесцентными лампами, дроссельно-ртутными лампами, дроссельно-натриевыми лампами (электронные балласты), а также галогенными лампами, вторичными источниками питания. Техническим результатом является повышение КПД автогенератора и повышение безопасности его работы. Полумостовой автогенератор содержит сетевой выпрямитель, соединенный своими выводами со входами емкостного делителя, а также с плюсовой и минусовой шиной питания, одна из которых соединена с коллектором одного силового транзистора, другая - с эмиттером второго силового транзистора, коммутирующий трансформатор с одной обмоткой обратной связи и двумя идентичными управляющими обмотками, соединенный одними выводами с базами силовых транзисторов, а другими выводами - с эмиттерами силовых транзисторов, токоограничивающий дроссель, соединенный одним выводом с выходом автогенератора, а другим выводом - с нагрузкой, которая соединена со средней точкой емкостного делителя. К силовым транзисторам противофазно подключены через диодно-емкостные цепи управляющие обмотки коммутирующего трансформатора, при этом параллельно обмотке обратной связи коммутирующего трансформатора подключен задерживающий конденсатор, между точкой соединения конденсаторов емкостного делителя и точкой соединения силовых транзисторов установлен дополнительный формирующий конденсатор, а в коллекторные цепи силовых транзисторов дополнительно включены разделительные диоды. Нагрузку подключают через токоограничивающий дроссель. 3 ил.
