| УПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ |  |
Номер публикации патента: 2172056 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M007/17 H02M007/219 | | Аналоги изобретения: | SU 1220086 A, 23.03.1986. SU 1040577 A, 07.09.1983. WO 98/34334 А1, 06.08.1998. US 3906337 A, 07.09.1983 |
| Имя заявителя: | Открытое акционерное общество "Российская электротехническая компания" | | Изобретатели: | Бобков А.В.
Бобков В.А.
Неуймин О.А. | | Патентообладатели: | Открытое акционерное общество "Российская электротехническая компания" |
Реферат | |

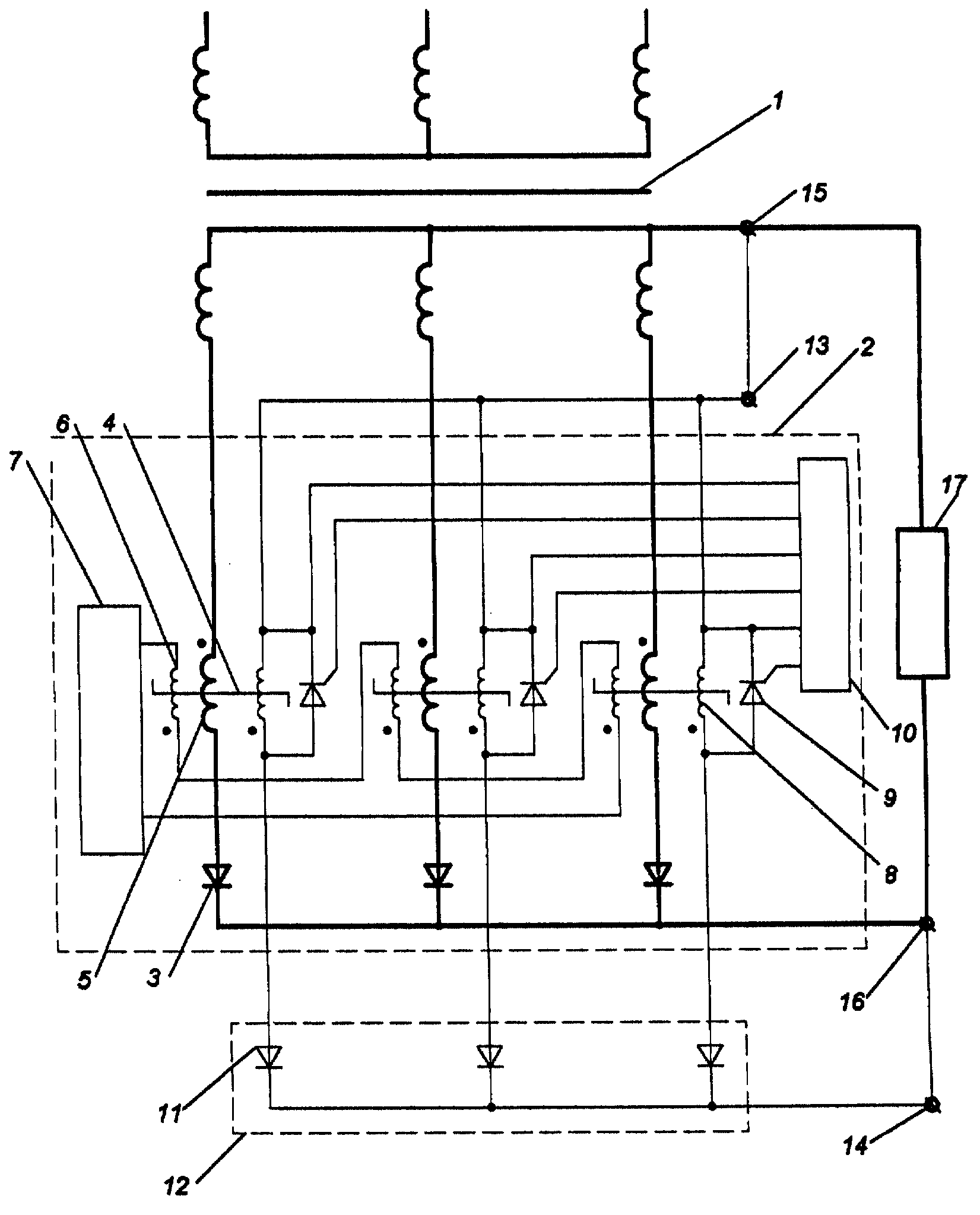

Изобретение относится к силовой преобразовательной технике и может быть использовано в мощных выпрямителях с ограниченным диапазоном регулирования выходного напряжения, в частности, для питания электролизеров и гальванических ванн. Техническим результатом является увеличение значения коэффициента сдвига, снижение уровня пульсаций и типовой мощности силового трансформатора за счет исключения задержки начала протекания тока по вступающему в работу полупроводниковому вентилю. Управляемый выпрямитель содержит входной силовой трансформатор, вентильный блок, выполненный на неуправляемых полупроводниковых вентилях с дросселями насыщения с тремя обмотками, тиристоры и блок импульсно-фазового управления. Кроме того, управляемый выпрямитель содержит дополнительный выпрямитель, образованный неуправляемыми полупроводниковыми вентилями, подключенными соответственно к третьим обмоткам дросселей насыщения, причем выходы постоянного тока дополнительного выпрямителя подключены согласно-параллельно к выходам постоянного тока управляемого выпрямителя. 1 ил.
|
