| МНОГОФАЗНЫЙ ВЫПРЯМИТЕЛЬНЫЙ АГРЕГАТ |  |
Номер публикации патента: 2165670 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M007/02 H02M007/06 | | Аналоги изобретения: | RU 2100896, A, 27.12.1997. SU 180243, A, 04.05.1966. SU 104667, A, 22.01.1987. EP 0383962, А1, 29.08.1990. |
| Имя заявителя: | Хохлов Юрий Иванович | | Изобретатели: | Хохлов Ю.И. | | Патентообладатели: | Хохлов Юрий Иванович |
Реферат | |

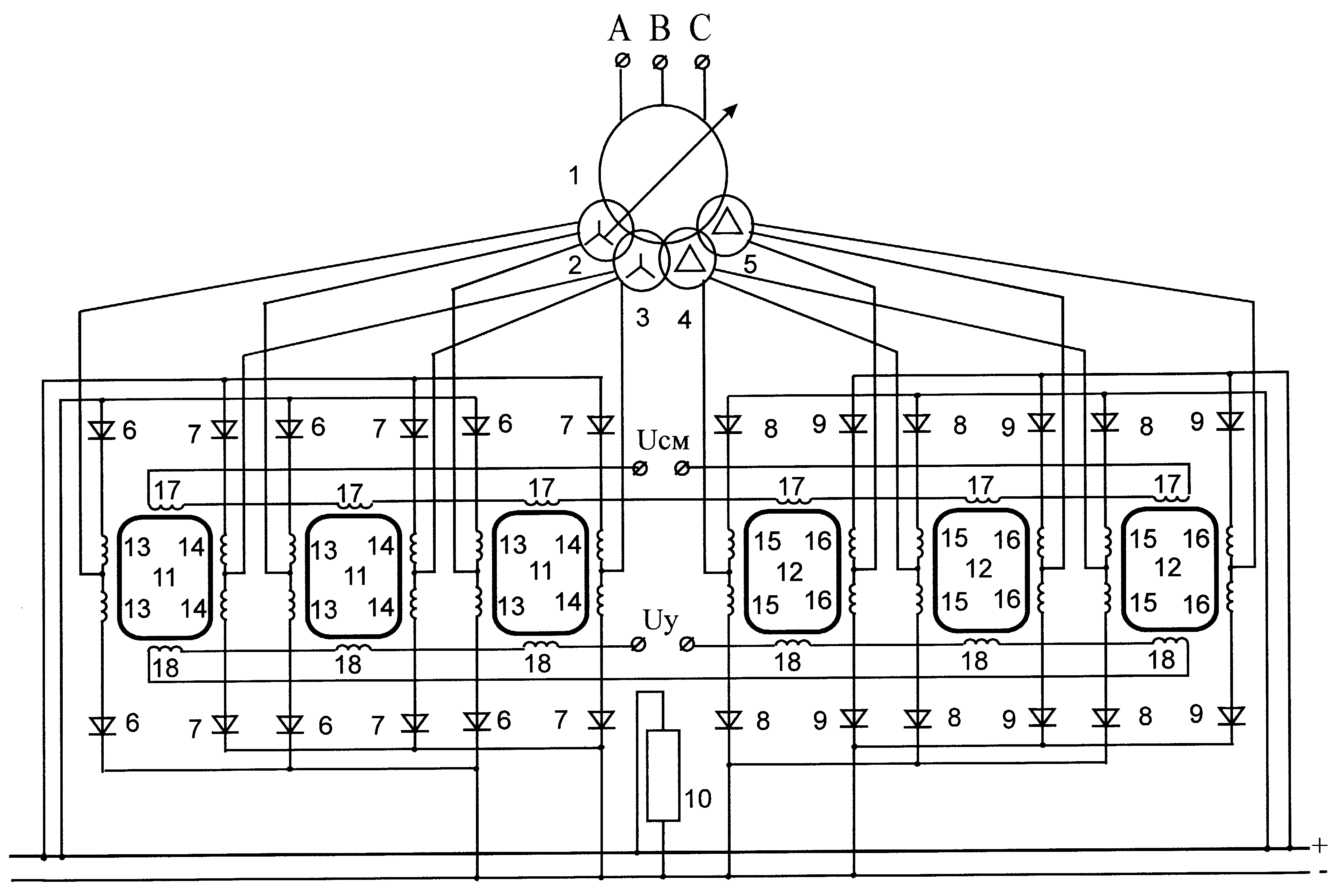

Изобретение относится к силовой преобразовательной технике, преобразующей энергию переменного тока в энергию постоянного тока. Для снижения мощности дросселей насыщения, уменьшения потерь электроэнергии в них, снижения габаритов, упрощения, конструктивного выполнения и повышения симметрии дроссельного управления, что является техническим результатом, многофазный выпрямительный агрегат, состоящий из преобразовательных блоков в виде подключенных выводами переменного тока к одной из трехфазных вентильных обмоток преобразовательного трансформатора, а выводами постоянного тока - к нагрузке шестифазных выпрямительных мостов, каждое вентильное плечо которых выполнено в виде последовательно соединенных диодной группы и уложенной на магнитопровод рабочей обмотки дросселя насыщения, обмотки управления и смещения которого, уложенные на тот же магнитопровод, соединены последовательно с аналогичными обмотками других дросселей насыщения и подключены соответственно к источникам управления и смещения постоянного тока, причем рабочие обмотки управления и смещения дросселей насыщения противофазных вентильных плеч каждого из шестифазных выпрямительных мостов уложены на индивидуальный магнитопровод, выполнен так, что рабочие обмотки, обмотки управления и смещения дросселей насыщения одноименных противофазных вентильных плеч всех шестифазных выпрямительных мостов, подключенных к вентильным обмоткам преобразовательного трансформатора с одинаковой схемой соединения, уложены на один общий магнитопровод. Дроссели насыщения могут быть размещены в баке преобразовательного трансформатора, в шкафах выпрямительных мостов или выполнены в виде самостоятельных аппаратов. Изобретение может быть использовано в системах электроснабжения электролизных, электротермических производств, электротранспорта и др. 3 з.п.ф-лы, 1 ил.
|
