SU 1141535 А1, 23.02.1985. SU 10013700 A, 28.02.1983. GB 1150228 А, 30.04.1969.
Имя заявителя:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ Россельхозакадемии) (RU)
Изобретатели:
Стребков Дмитрий Семенович (RU) Каторгин Рудольф Клавдиевич (RU)
Патентообладатели:
Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства Российской академии сельскохозяйственных наук (ГНУ ВИЭСХ Россельхозакадемии) (RU)
Реферат

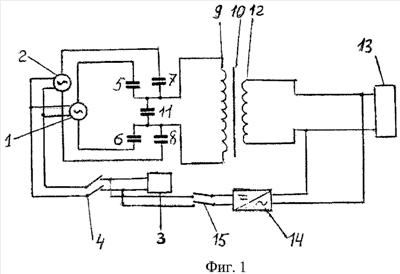

Изобретение относится к электротехнике, в частности к способам и устройствам для питания электротехнических устройств. Задачей предлагаемого изобретения является повышение КПД способа и устройств питания электротехнических приборов и снижение потерь при питании электротехнических устройств. Технический результат достигается тем, что в способе питания электротехнических приборов с использованием генератора переменного напряжения путем передачи напряжения от генератора на низковольтную обмотку высокочастотного трансформатора электрическую энергию на низковольтную обмотку высокочастотного трансформатора передают через блок от двух высокочастотных генераторов через блок из последовательно включенных с генераторами конденсаторов с разностью частот =f1-2, где f1 - частота первого генератора, f2 - частота второго генератора, f1 - составляет 1-100 кГц, a =0,01-0,1f1, а часть электрической энергии с высоковольтной обмотки передают через блок преобразователя напряжения обратной связи на генераторы, питающие низковольтную обмотку. В устройстве для питания электротехнических приборов, содержащем источник переменного напряжения с регулируемой частотой, высокочастотный трансформатор, устройство содержит два высокочастотных генератора, выводы которых через конденсаторы соединены последовательно с низковольтной обмоткой высокочастотного трансформатора, и имеет дополнительный пятый конденсатор, который параллельно соединен с низковольтной обмоткой, высоковольтная обмотка высокочастотного трансформатора соединена с электротехническим прибором и через преобразователь напряжения соединена с входами двух высокочастотных генераторов. 2 н.п. ф-лы, 1 ил.
