SU 378821 A, 17.07.1973. SU 377973 A, 28.06.1973. FR 1350762 A, 23.12.1962.
Имя заявителя:
Аслан-заде Ариф Гасан оглы (RU)
Изобретатели:
Аслан-заде Ариф Гасан оглы (RU)
Патентообладатели:
Аслан-заде Ариф Гасан оглы (RU)
Реферат

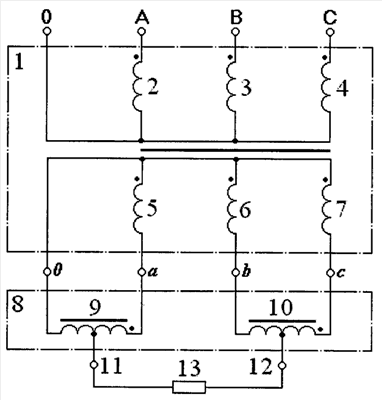

Изобретение относится к электротехнике и может быть использовано для преобразования трехфазного переменного напряжения в однофазное переменное напряжение той же частоты с равномерной и произвольной по величине нагрузкой фаз питающей сети, с целью применения, например, для электрификации железных дорог на переменном токе, электропитания осветительных сетей, однофазных нагрузок различного характера и назначения. Преобразователь трехфазного переменного напряжения содержит источник трехфазного переменного напряжения, например трехфазный трансформатор, первичная обмотка которого соединена в «звезду» с нулевым выводом и подключена к фазным и нулевому входному выводам, а вторичная - в «звезду» с нулевым выводом, выходные выводы, кроме того, содержит два уравнительных реактора со средним выводом обмотки каждого, крайние выводы одной обмотки которых подключены к выводу вторичной фазной обмотки источника и к его нулевому выводу, крайние выводы другой обмотки - к выводам других вторичных фазных обмоток источника, а средние выводы обеих обмоток - к выходным выводам. Технический результат заключается в том, что питание всех однофазных нагрузок осуществляется от одной и той же пары клемм преобразователя. При этом величина результирующего однофазного напряжения равна фазному напряжению источника трехфазного переменного напряжения, например фазному напряжению соединенной в «звезду» вторичной обмотки трехфазного трансформатора произвольной конструкции. Исключается потребность в содержании на подстанции дополнительно второго трехфазного трансформатора, т.к. установленный трехфазный трансформатор, без изменения его принципиальной схемы, может обеспечить питание не только основного однофазного, но и вспомогательного трехфазного оборудования. Кроме того, схема преобразователя исключает необходимость подбора по мощности однофазных нагрузок при их подключении к фазным обмоткам трехфазного трансформатора. 1 ил.
