SU 691813 А, 20.10.1979. RU 77517 U1, 20.10.2008. CN 101521465 A, 02.09.2009.
Имя заявителя:
Конесев Сергей Геннадьевич (RU)
Изобретатели:
Конесев Сергей Геннадьевич (RU) Хлюпин Павел Александрович (RU) Конесев Иван Сергеевич (RU)
Патентообладатели:
Конесев Сергей Геннадьевич (RU)
Реферат

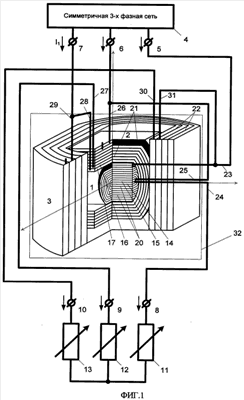

Индуктивно-емкостной преобразователь относится к преобразовательной технике и может быть использован в качестве преобразователя источника напряжения в источник тока, а также для повышения напряжения. Индуктивно-емкостной преобразователь состоит из трех последовательных колебательных LC-контуров, настроенных в резонанс с источником синусоидального напряжения, трех входных выводов для подключения LC-контуров, трех выходных выводов для подключения нагрузки, элементы LC-контуров выполнены в едином конструкторско-технологическом компоненте, представляющем собой первую и вторую проводящие обкладки, свернутые в спираль и разделенные диэлектриком, обкладки имеют токовыводы, расположенные в начале и в конце каждой обкладки, причем первый входной вывод подключен к токовыводу начала первой обкладки первого LC-контура и токовыводу конца второй обкладки третьего LC-контура, второй входной вывод подключен к токовыводу начала первой обкладки второго LC-контура и токовыводу конца второй обкладки первого LC-контура, третий входной вывод подключен к токовыводу начала первой обкладки третьего LC-контура и токовыводу конца второй обкладки второго LC-контура, токовывод конца первой обкладки первого LC-контура подключен к первому выходному выводу, токовывод конца первой обкладки второго LC-контура подключен к второму выходному выводу, токовывод конца первой обкладки третьего LC-контура подключен к третьему выходному выводу, трехфазная нагрузка подключена к трем выходным выводам, причем все три единых конструкторско-технологических компонента выполнены в единой конструкции, вложены друг в друга и размещены относительно друг друга ортогонально. Предложенное техническое решение позволит уменьшить габариты индуктивно-емкостного преобразователя, повысить его компактность и технологичность его производства. 2 ил.
