МНОГОЗОННЫЙ ЧАСТОТНО - ШИРОТНО - ИМПУЛЬСНЫЙ РЕГУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Номер публикации патента: 2408969

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009148024/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M005/293
Аналоги изобретения: RU 2298217 C1, 27.04.2007. RU 2191462 C2, 20.10.2002. GB 2221360 A, 31.01.1990.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)
Изобретатели: Цытович Леонид Игнатьевич (RU)
Брылина Олеся Геннадьевна (RU)
Дудкин Максим Михайлович (RU)
Качалов Андрей Валентинович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (RU)

Реферат

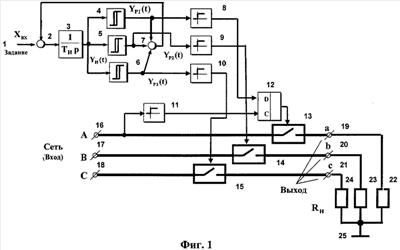

Устройство относится к области преобразовательной техники и может быть использовано, например, в электронагревательных системах. Многозонный частотно-широтно-импульсный регулятор переменного напряжения содержит последовательно включенные источник сигнала задания, первый сумматор и интегратор, выход которого подключен к входам трех релейных элементов, выходы которых подключены к входам второго сумматора, выход которого соединен со вторым входом первого сумматора. Входы трех компараторов подключены к выходам соответствующих релейных элементов. Устройство содержит три ключевых элемента, каждый из которых включен между источником соответствующей фазы трехфазного источника напряжения и нагрузкой, соединенной по схеме «звезда» с нулевым выводом. Выход второго и третьего компараторов подключены к управляющему входу второго и третьего ключевых элементов соответственно. В устройство введены четвертый компаратор и динамический D-триггер, причем вход четвертого компаратора подключен к силовому входу первого ключевого элемента, а выход четвертого компаратора соединен с С-входом D-триггера, D-вход D-триггера соединен с выходом первого компаратора, а выход D-триггера подключен к управляющему входу первого ключевого элемента. Технический результат - повышенная точность работы за счет формирования в цепи нагрузки «пакета» синусоидального напряжения, состоящего из целого числа периодов напряжения сети. 5 ил.
