RU 2251199 C1, 27.04.2005. RU 2001127977 A, 20.08.2003. RU 2231292 C2, 20.06.2004. GB 2429799 A, 07.03.2007. US 2004027843 A1, 12.02.2004. DE 202005001686 U1, 07.04.2005. JP 2008228499 A, 25.09.2008. EP 1336240 A1, 20.08.2003. WO 2008140457 A1, 20.11.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Изобретатели:
Сидоров Сергей Николаевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Ульяновский государственный технический университет" (RU)
Реферат

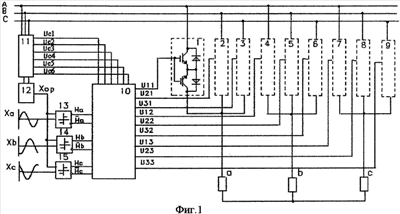

Изобретение относится к области электротехники и может быть использовано в частотно-регулируемом электроприводе для регулирования трехфазного напряжения и частоты на выходе матричного преобразователя, который выполнен на 9 транзисторах в узлах решетки, образованной пересечениями i=1, 2 трехфазных горизонтальных шин питания и j=1, 2 трехфазных вертикальных шин нагрузки. Техническим результатом является поддержание высокого качества регулирования в нижней части диапазона с возможностью установки любых значений коэффициента сдвига тока на сетевом входе. Переключения транзисторов осуществляют с помощью управляющих импульсов, которые вырабатывают в соответствии с уравнением , где - матрица, размерностью 9×6, которую формируют с помощью синхронизирующих импульсов длительностью /3, совпадающих с интервалами, на которых междуфазные напряжения питающей сети изменяются в заданном диапазоне; - шестимерный вектор модулированных по ширине первичных управляющих импульсов, которые вырабатывают на высокой несущей частоте в результате сравнения трехфазной системы задающих сигналов гармонической формы с опорным сигналом. Последний получают непрерывным интегрированием указанных междуфазных напряжений сети и их инвертированием при каждом достижении опорным сигналом установленного порогового уровня. 1 з.п. ф-лы, 3 ил., 1 табл.
