RU 2020709 A, 30.09.1994. SU 1711303 A, 07.02.1992. FR 7212315 A, 16.11.1973.
Имя заявителя:
Государственное образовательное учреждение Высшего профессионального образования Новосибирский государственный технический университет (RU)
Изобретатели:
Зиновьев Геннадий Степанович (RU)
Патентообладатели:
Государственное образовательное учреждение Высшего профессионального образования Новосибирский государственный технический университет (RU)
Реферат

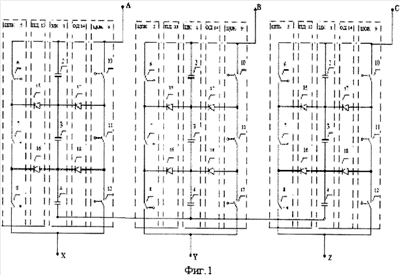

Многозонный регулятор переменного напряжения относится к электротехнике и необходим для питания регулируемых электродвигателей переменного напряжения. Многозонный регулятор переменного напряжения содержит в каждой фазе цепочку из n-последовательно включенных конденсаторов, две группы управляемых однонаправленных ключей (тиристоров или транзисторов) из n вентилей и две группы диодов из n-1 диодов каждая, причем одна подгруппа n управляемых однонаправленных ключей, соединенных последовательно, подключена катодом крайнего ключа к фазе питающей сети, а анодом другого крайнего ключа подгруппы - к соответствующей фазе нагрузки, вторая группа последовательно включенных управляемых ключей подключена анодом крайнего ключа к той же фазе питающей сети, а катодом - к той же фазе нагрузки, при этом между анодами последовательно включенных управляемых ключей первой подгруппы и отводами цепочки из n-последовательно включенных конденсаторов включены диоды первой дополнительной группы, катодами к отводам, между катодами последовательно включенных управляемых ключей второй подгруппы и отводами цепочки из n-последовательно включенных конденсаторов также включены диоды второй дополнительной группы, анодами к отводам, последовательно включенных конденсаторов. Предлагаемый многозонный регулятор переменного напряжения обеспечивает технический результат - лучшее использование по напряжению ключей регулятора за счет уменьшения на тиристорах обратных напряжений, которые не превышают значений напряжения одной секции последовательно включенных конденсаторов, а не определяются входным напряжением, как в схеме прототипа. 7 ил.
