РЕГУЛИРУЕМЫЙ УМНОЖИТЕЛЬ НАПРЯЖЕНИЯ ЖМАКИНА

Номер публикации патента: 2453029

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011112192/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02M003/07
Аналоги изобретения: RU 2374745 C2, 27.11.2009. SU 1162010 A1, 15.06.1985. ЕР 1016201 В1, 24.10.2004.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный индустриальный университет" (RU)
Изобретатели: Жмакин Юрий Дмитриевич (RU)
Романов Денис Анатольевич (RU)
Будовских Евгений Александрович (RU)
Громов Виктор Евгеньевич (RU)
Кузнецов Владимир Александрович (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный индустриальный университет" (RU)

Реферат

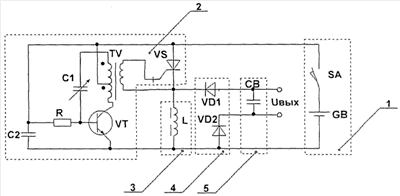

Регулируемый умножитель напряжения относится к электронике. Технический результат - получение источника регулируемого высокого и низкого постоянного напряжения широкого диапазона регулирования потенциалов и мощности. Регулируемый умножитель напряжения включает источник напряжения, состоящий из последовательно соединенных аккумуляторной батареи и выключателя, коммутирующее устройство, запирающие диоды, конденсаторную батарею. В качестве коммутирующего устройства используют запираемый тиристор, управляющий электрод которого подключен к вторичной обмотке трансформатора, начало первичной обмотки которого подключено к коллектору транзистора, окончание обмотки подключено к переменному конденсатору, который вторым своим выводом подключен к базе транзистора, в эмиттерно-базовую цепь транзистора включены последовательно соединенные резистор и второй конденсатор, один полюс источника напряжения подключен к средней точке первичной обмотки трансформатора и между резистором и вторым конденсатором, второй полюс источника напряжения подключен к эмиттеру транзистора, одним из силовых электродов запираемый тиристор подключен к источнику напряжения, вторым к дросселю с регулируемой сердечником индуктивностью, второй вывод дросселя подключен ко второму полюсу источника напряжения, параллельно дросселю через запирающие диоды подключена конденсаторная батарея, запирающие диоды имеют обратную полярность по отношению к источнику напряжения. 1 ил.
