SU 128903 A1, 15.01.1987. SU 559345 A, 19.07.1977. US 3240958 A, 15.03.1966.
Имя заявителя:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (RU)
Изобретатели:
Зотов Леонид Григорьевич (RU)
Патентообладатели:
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (RU)
Реферат

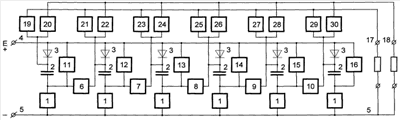

Предлагаемое устройство относится к области преобразовательной техники и может быть использовано при создании многоуровневых инверторов, а также в источниках и системах вторичного электропитания. Регулируемый повышающий преобразователь постоянного напряжения содержит входной (4), выходной и общий (5) выводы для подключения соответственно источника постоянного напряжения и нагрузки, n соединенных параллельно цепочек, включенных между входным и общим выводами. Каждая цепочка состоит из последовательно соединенных зарядного диода (3), конденсатора (2) и зарядного ключа (1). Преобразователь содержит также (n-1) разрядных ключей (6-10), каждый из которых включен между разноименными выводами конденсаторов соответствующих смежных цепочек, разрядный ключ (16), включенный между входным выводом и точкой соединения конденсатора и зарядного ключа последней цепочки. В преобразователь введены (n-1) дополнительных разрядных ключей и дополнительных групп из m ключей и (m-1) выходных выводов для подключения дополнительных нагрузок. Технический результат - преобразователь обладает более широкими функциональными возможностями, т.к. способен работать на несколько нагрузок и имеет при этом значительно лучшие массогабаритные показатели. 1 ил.
