SU 1288844 A1, 07.02.1987. SU 1171922 A, 07.08.1985. GB 2417145 A, 15.02.2006.
Имя заявителя:
Открытое акционерное общество "Российские железные дороги" (RU)
Изобретатели:
Клименко Евгений Юрьевич (RU) Носков Владимир Николаевич (RU) Полтанов Алексей Евгеньевич (RU) Полулях Евгений Павлович (RU) Пустоветов Михаил Юрьевич (RU) Рындин Валерий Николаевич (RU) Флегонтов Николай Степанович (RU)
Патентообладатели:
Открытое акционерное общество "Российские железные дороги" (RU)
Реферат

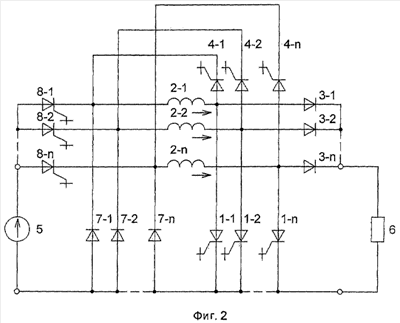

Изобретение относится к электротехнике и предназначено для преобразования постоянного напряжения в постоянное напряжение другой величины и может быть использовано для согласования источника постоянного напряжения с нагрузкой. Техническим результатом данного изобретения является расширение функциональных возможностей, расширение диапазона регулирования выходного напряжения и повышение надежности. Для достижения технического результата в первом варианте исполнения преобразователь постоянного напряжения, содержащий n рабочих управляемых вентилей, подключенных между первым входным выводом, являющийся общим с первым выходным выводом и общими точками, n индуктивных накопительных элементов и n основных вентилей, соединенных последовательно в n цепочек. Параллельно каждому индуктивному накопительному элементу подсоединен обратный управляемый вентиль, включенный согласно направлению тока индуктивного накопительного элемента. Свободные выводы основных вентилей соединены со вторым выходным выводом. Новым в данном изобретении является то, что общая точка начал индуктивных накопителей и обратных управляемых вентилей подключена ко второму входному выводу через входной управляемый вентиль. Первый входной вывод соединен шунтирующим вентилем с общей точкой индуктивных накопительных элементов, обратных и входного управляемых вентилей. Во втором варианте исполнения общая точка начала каждого i-го (где i=1, , n) индуктивного накопительного элемента и i-го обратного управляемого вентиля подключена ко второму входному выводу через входной i-й управляемый вентиль. Первый входной вывод соединен i-м шунтирующим вентилем с общей точкой i-го индуктивного накопительного элемента, i-го обратного и i-го входного управляемых вентилей. По зависимым п. формулы второй выходной вывод соединен с общими точками начал индуктивных накопительных элементов, шунтирующих вентилей, а также входных и обратных управляемых вентилей дополнительными обратными вентилями. Между выходными выводами включены последовательно соединенные резистор и разрядный управляемый вентиль. Заряд индуктивных накопителей производится при включении входных управляемых вентилей и рабочих управляемых вентилей. Разряд индуктивных накопительных элементов на нагрузку производится через основные вентили при выключении рабочих управляемых вентилей и входных управляемых вентилей. Действующее напряжение на нагрузке определяется длительностью разряда индуктивных накопительных элементов на нагрузку, который прекращается при включении соответствующего обратного управляемого вентиля. Возможен подзаряд индуктивных накопительных элементов избыточной энергией нагрузки через дополнительные обратные управляемые вентили. Возможен разряд индуктивных накопительных элементов и накопителей нагрузки через разрядный управляемый вентиль и резистор. 2 н. и 3 з.п. ф-лы, 5 ил.
