СХЕМНОЕ УСТРОЙСТВО ДЛЯ ПИТАНИЯ ЭЛЕКТРОННОЙ ЦЕПИ НАГРУЗКИ

Номер публикации патента: 2182742

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  98119733/09		Получить полное описание патента

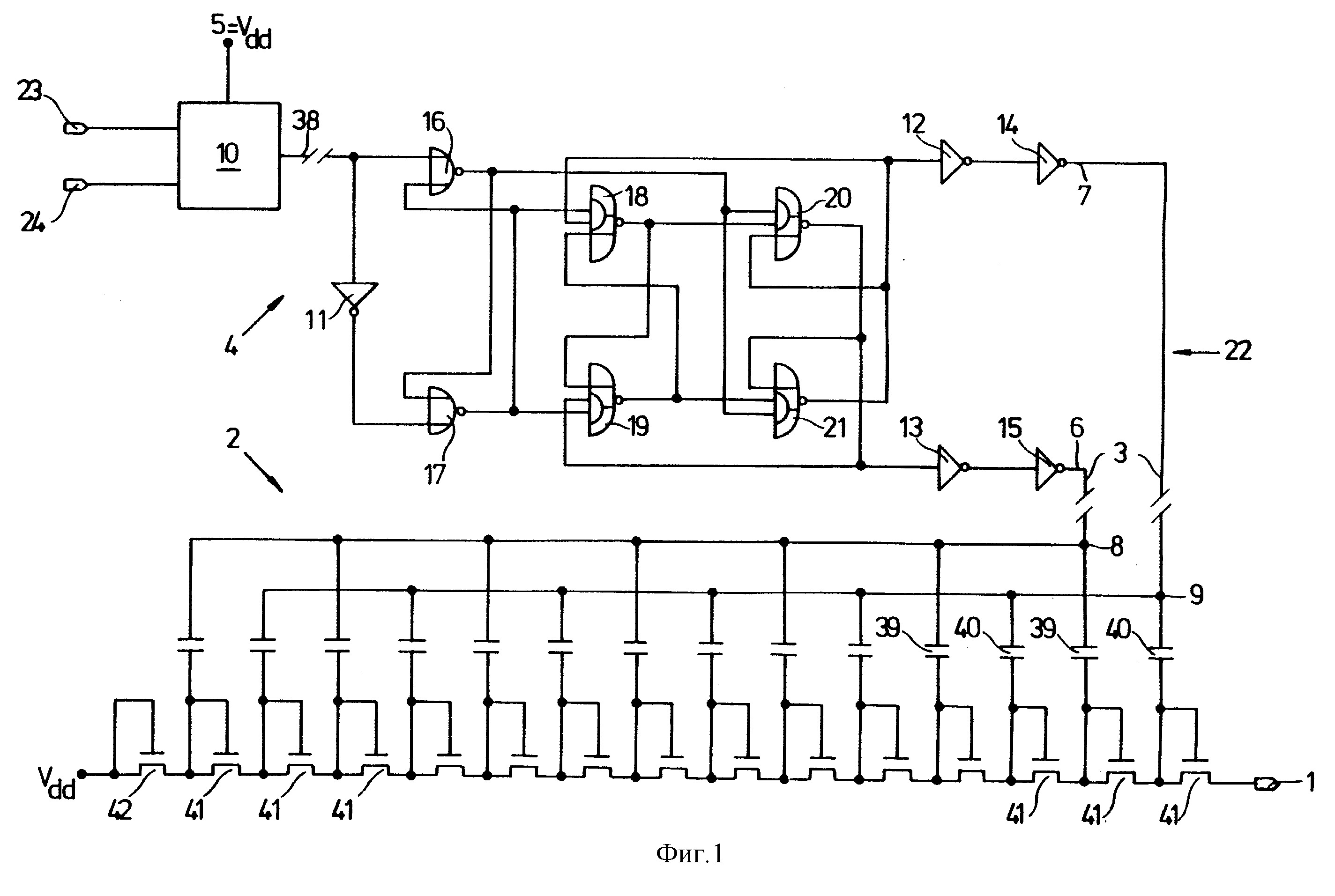

Реферат

Схемное устройство для питания электронной цепи нагрузки электрическим высоким напряжением, абсолютная величина которого больше величины снабжающего схемное устройство питающего напряжения, которое имеет электрически соединенную с цепью нагрузки схему накачки, которая на основе внутреннего коммутационного сигнала с заданной частотой накачки выдает высокое напряжение на цепь нагрузки так, что получаемая цепью нагрузки электрическая мощность накачки схемы накачки зависит, в основном, как от величины питающего напряжения, так и от величины частоты накачки коммутационного сигнала схемы накачки. Схемное устройство имеет приданную схеме накачки, снабжаемую по меньшей мере производным от питающего напряжения схемы накачки напряжением электронную схему управления, которая в зависимости от зависящего от величины питающего напряжения управляющего сигнала выдает на схему накачки коммутационный сигнал, который воздействует на частоту накачки для создания выдаваемого схемой накачки высокого напряжения так, что величина частоты накачки коммутационного сигнала изменяется обратно пропорционально величине питающего напряжения. Технический результат - расширение диапазона питающих напряжений. 12 з.п.ф-лы, 3 ил.
