| ИМПУЛЬСНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ |  |
Номер публикации патента: 2168838 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02M003/10 | | Аналоги изобретения: | SU 1820985 A3, 07.06.1993. SU 1201977 A1, 30.12.1985. SU 506101 A, 06.05.1976. SU 1121754 A, 30.10.1984. RU 2107379 C1, 20.03.1998. EP 0044776 A1, 15.07.1981. EP 0044663 A3, 08.07.1981. |
| Имя заявителя: | ООО "Силовая электроника" | | Изобретатели: | Красников Ю.И.
Боровиков В.М.
Ковтун В.И. | | Патентообладатели: | ООО "Силовая электроника" |
Реферат | |

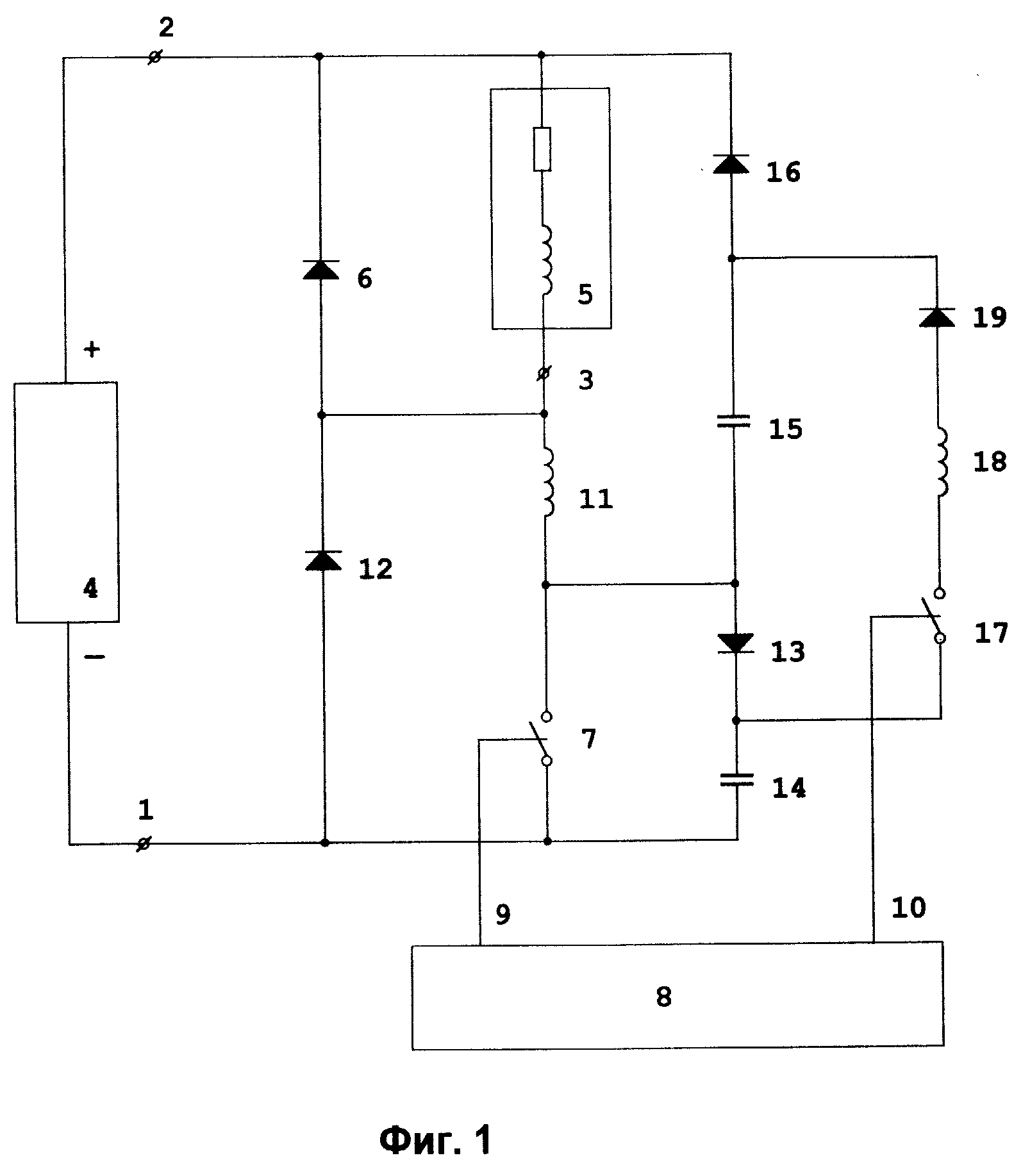

Изобретение может быть использовано в источниках вторичного электропитания. Технический результат - расширение номенклатуры применяемых управляемых ключей, в т.ч. возможность применения ключей с ограниченной скоростью нарастания тока в момент включения, например, запираемых тиристоров. Импульсный регулятор напряжения содержит выводы для подключения источника питания и активно-индуктивной нагрузки, первый управляемый ключ, одним выводом подключенный к входному выводу, а управляющим выводом - к первому выходу источника управляющих сигналов, обратный диод, включенный между общим и выходным выводами, первый диод, включенный в обратном направлении по отношению к обратному диоду, одним выводом соединенный со свободным выводом первого управляемого ключа, а другим выводом через первый конденсатор - с входным выводом, второй диод, одним выводом соединенный с общим выводом согласно обратному диоду, а другим выводом через второй конденсатор - со свободным выводом первого управляемого ключа, цепь рекуперации из последовательно соединенных первого дросселя и третьего диода, свободным выводом соединенного с общей точкой второго диода и второго конденсатора согласно обратному диоду, второй дроссель, включенный между свободным выводом первого управляемого ключа и выходным выводом, четвертый диод, включенный согласно обратному диоду между входным и выходным выводами, второй управляемый ключ, одним выводом соединенный со свободным выводом первого дросселя, вторым выводом - с общей точкой соединения первого диода и первого конденсатора, а управляющим выводом - с вторым выходом источника управляющих сигналов. 1 з.п. ф-лы, 3 ил.
|
