SU 1495963 A1, 23.07.1989. RU 2331961 C1, 20.08.1989. US 4274137 A, 16.06.1981.
Имя заявителя:
Открытое акционерное общество "Всероссийский научно-исследовательский институт "Сигнал" (ОАО "ВНИИ "Сигнал") (RU)
Изобретатели:
Елисеев Алексей Дмитриевич (RU) Шаталов Виктор Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Всероссийский научно-исследовательский институт "Сигнал" (ОАО "ВНИИ "Сигнал") (RU)
Реферат

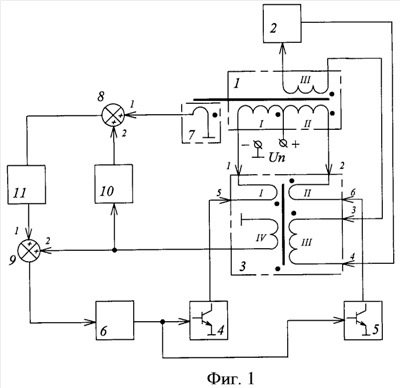

Изобретение относится к преобразовательной технике и может быть использовано в силовых преобразователях постоянного напряжения и вторичных источниках питания. Техническим результатом изобретения является повышение КПД преобразователя путем уменьшения тока намагничивания. Данный технический результат достигается тем, что в транзисторный преобразователь напряжения, содержащий силовой трансформатор (СТ), нагрузку, датчик тока намагничивания (ДТН), первый и второй входы питания, первый и второй силовые ключи (СК), эмиттеры которых соединены с первым входом питания, введены пороговое устройство (ПУ), датчик выходного напряжения (ДВН) преобразователя, магнитно связанный с СТ, первый и второй сумматор, пиковый детектор (ПД), интегратор, причем выход ДВН соединен с первым входом первого сумматора, выход которого соединен через интегратор с первым входом второго сумматора, выход которого соединен через ПУ управляющими входами первого и второго СК, при этом выход ДТН через ПД соединен со вторым входом первого сумматора, а также со вторым входом второго сумматора, первый и второй входы ДТН соединены соответственно с концом первой и началом второй обмоток СТ, третий и четвертый входы ДТН соединены соответственно с началом третьей обмотки СТ и нагрузкой, пятый и шестой входы ДТН соединены соответственно с выходом первого и второго СК, конец третьей обмотки СТ соединен с нагрузкой, начало первой и конец второй обмоток СТ соединены со вторым входом питания, начало обмотки ДВН преобразователя соединено с первым входом питания. 2 ил.
