SONG-Y1 LIN ET AL: "Analysis and Design Rectifier of Phase Shift Full-Bridge ZVS Converters" IEЕЕ TRANSACTIONS ON INDUSTRIAL ELECTRONICS, IEEE SERVICE CENTR, PISCATAWAY, NJ, US, v.45, 2, April 1998 (1998-04)XP011023364 ISSN: 0278-0046. US 2003/185026 A1, 02.10.2003. SU 1723643 A1, 02.10.2003.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ ЭСТЕРРАЙХ (AT)
Изобретатели:
ЦЕЗНАК Лоранд (AT) КОГАРД Маркус (AT)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ ЭСТЕРРАЙХ (AT)
Приоритетные данные:
30.06.2005 DE 102005030601.2
Реферат

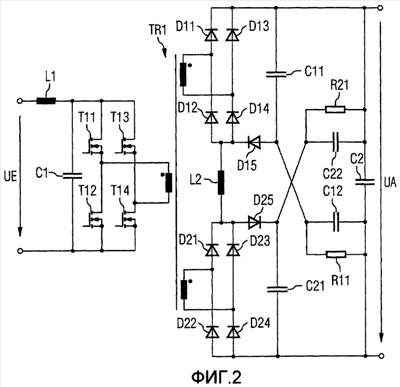

Изобретение относится к блоку питания от сети, состоящему, как минимум, из одного трансформатора (TR1), по меньшей мере одной мостовой схемы, при помощи которой первичная обмотка трансформатора (TR1) подключена к входному напряжению постоянного тока (UE), и вторичной обмотки, посредством которой через мостовую выпрямительную схему, а также выходную дроссельную катушку (1, 2) и выходной конденсатор (С2) выходная цепь нагружается выходным напряжением постоянного тока (UA), и разгрузочной схемы, состоящей из диода (D5), конденсатора (С4) и сопротивления (R1) для снижения максимальных напряжений на вторичной стороне, при этом предусмотрены еще одна вторичная обмотка, еще одна мостовая выпрямительная схема с двойной обмоткой и еще одна разгрузочная схема, посредством которых при помощи выходной дроссельной катушки (1, 2) и выходного конденсатора (С2) выходную цепь нагружают частью выходного напряжения постоянного тока (UA). В результате обеспечивается технический результат - в сопротивлениях (TR1, TR2) происходит меньше потерь и повышается кпд блока питания. 4 з.п. ф-лы, 3 ил.
