ТРЕХФАЗНЫЙ АКТИВНЫЙ ЭЛЕКТРИЧЕСКИЙ ФИЛЬТР | |
Номер публикации патента: 2179362 | |
Редакция МПК: | 7 | Основные коды МПК: | H02M001/15 | Аналоги изобретения: | RU 2094935 С1, 27.10.1997. SU 1815759 А1, 15.05.1993. SU 1169106 А, 23.07.1985. US 4891570 А, 02.01.1990. |
Имя заявителя: | Мордовский государственный университет им. Н.П. Огарева | Изобретатели: | Белов В.Ф. Лисицын А.Г. Аболемов Е.Н. | Патентообладатели: | Мордовский государственный университет им. Н.П. Огарева |
Реферат | |

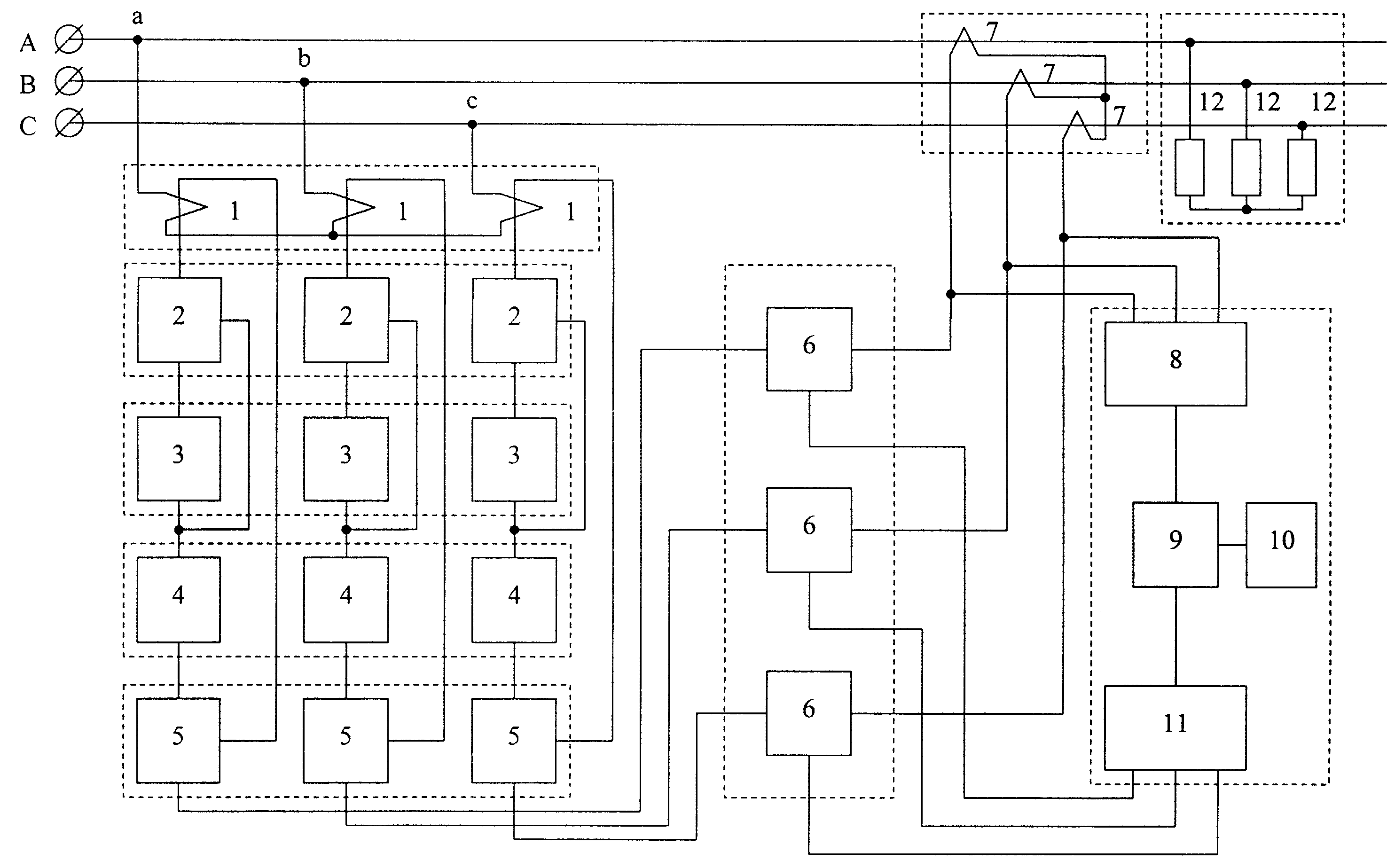

Изобретение относится к электротехнике, в частности к преобразовательной технике, и может быть использовано в автономных электроэнергетических системах. Технический результат заключается в улучшении качества электрической энергии в автономных электроэнергетических системах путем снижения высших гармонических составляющих напряжения в контролируемых точках энергетической системы, питающей мощные нелинейные нагрузки. Достигается это тем, что устройство содержит систему преобразования входной информации, подключенную к фазам питающего напряжения и включающую адаптер, выход которого соединен с аналоговым входом однокристальной ЭВМ, выход которой соединен с входом буферного каскада, к фазам питающей сети подсоединены одним концом выходы вторичных обмоток согласующих трансформаторов тока, вторые концы которых соединены между собой в узел, а первичные их обмотки соединены с выходами импульсных усилителей мощности, входы которых соединены с выходами логических элементов типа НЕ и релейных элементов, а входы логических элементов типа НЕ подсоединены к выходам релейных элементов, входы которых соединены с выходами сумматоров рассогласования, отрицательными входами подсоединенных к выходам импульсных усилителей мощности, а положительными - к выходам сумматоров, отрицательные входы которых соединены с выходом буферного каскада. При этом выходы вторичных обмоток информационных трансформаторов тока одним концом соединены с входом адаптера и положительными входами сумматоров, а вторые их концы соединены в узел. 1 ил.
|
