SU 1406698 А1, 30.06.1988. SU 1282276 А1, 07.01.1987. SU 190158 А1, 01.01.1967. RU 2216662 С1, 20.11.2002. US 5834872 А, 10.11.1998. US 5668424 А, 16.09.1997. GB 1510010 А, 10.05.1978. GB 882657 А, 15.11.1961.
Имя заявителя:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Изобретатели:
Андрианов Александр Васильевич (RU) Гузельбаев Яхия Зиннатович (RU) Страхов Геннадий Павлович (RU) Хисамеев Ибрагим Габдулхакович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Реферат

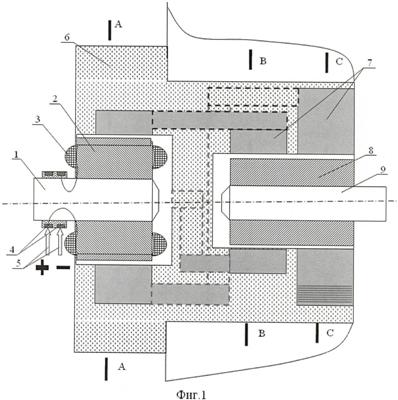

Изобретение относится к электротехнике и может быть использовано как устройство, осуществляющее сочленение валов с герметичным разделением полостей ведущего и ведомого механизмов и передачу вращения с передаточным отношением, большим, меньшим или равным единице. Электромагнитная муфта-редуктор содержит связанное с валом приводного механизма ведущее звено, включающее электромагнит с обмоткой возбуждения и контактные кольца со скользящими токоподводами, неподвижный экран в виде корпуса из электроизоляционного материала со встроенными ферромагнитными элементами, имеющий внешнюю и внутреннюю цилиндрические полости, в первой из которых размещено ведущее звено, а во второй - ведомое звено в виде ферромагнитного якоря с зубцами в осевом направлении. Электромагнит ведущего звена выполнен в виде ферромагнитного магнитопровода с, по меньшей мере, одной парой полюсов, расположенных вдоль оси ведущего звена или под углом к ней и обращенных к цилиндрической поверхности неподвижного экрана во внешней полости, в пазах магнитопровода между полюсами размещены катушки обмотки возбуждения, соединенные между собой и с контактными кольцами так, чтобы при протекании электрического тока обеспечивалось чередование полярностей полюсов электромагнита, встроенные ферромагнитные элементы неподвижного экрана выполнены в виде жгутов из тонких стержней или в виде пластин и расположены внутри электроизоляционного материала корпуса экрана так, что продольные оси полос, образованных встроенными элементами при выходе на поверхности экрана во внутренней и внешней полостях и обращенных к полюсам ведущего и зубцам ведомого звеньев, расположены по направлению вдоль полюсов и зубцов или под углом к ним. Техническим результатом являются высокие удельные характеристики, повышение технологичности. 5 ил.
