SU 1626015 A1, 07.02.1991. FR 2859325 A1, 04.03.2005. US 6176355 B1, 23.01.2001. SU 1065991 A1, 07.01.1984. US 3450242 A, 17.06.1969.
Имя заявителя:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Изобретатели:
Вольченко Александр Иванович (UA) Вольченко Николай Александрович (RU) Вольченко Дмитрий Александрович (UA) Бачук Иван Васильевич (UA) Кашуба Николай Васильевич (UA)
Патентообладатели:
Ивано-Франковский национальный технический университет нефти и газа (UA)
Реферат

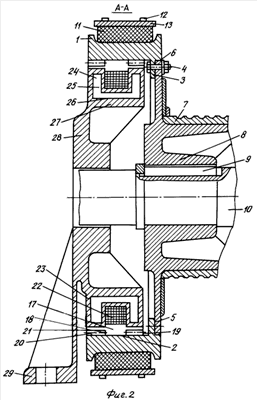

Изобретение относится к области машиностроения, в частности к ленточно-колодочным тормозам буровых лебедок. Комбинированный тормоз состоит из подъемного вала и индуктора. На подъемном валу покоится барабан лебедки с тормозными шкивами и тормозные ленты с фрикционными накладками. Индуктор имеет зубцы с разными полюсами, статор с катушкой возбуждения и ее систему охлаждения, а также механический и электрический приводы. Ротор индукторного тормоза выполнен в виде шкива, выступ которого магнитоизолирован посредством прокладки от фланца барабана. На внутренней поверхности шкива по краям его периметра расположены с зазором между рядами прямоугольные зубцы, ряды которых выполняют функции полюсов различной полярности. Статор индукторного тормоза выполнен в виде квадратной катушки возбуждения в поперечном сечении, расположенной в зазоре между рядами зубцов и ниже торцов их головок, и при этом ее ось перпендикулярна к оси вращения ротора. Катушка находится в рубашке охлаждения, покоящейся на неподвижном цилиндрическом кольцевом выступе фланца, опирающегося на установочную лапу. Достигается увеличение тормозного момента и его автоматическое регулирование за счет применения кондукторного тормоза, что позволяет разгрузить ленточно-колодочный тормоз и обеспечить устойчивую работу его фрикционных узлов. 1 з.п. ф-лы, 3 ил.
