SU 1794273 A3, 07.03.1993. RU 2208891 C2, 20.07.2003. SU 1757043 A1, 23.08.1992. SU 191683 A1, 01.01.1967. EP 0195551 A2, 24.09.1986. WO 02091548 A1, 14.11.2002. JP 42-75100 A, 30.09.1992. GB 725795 A, 09.03.1955. US 2137990 A, 22.11.1938. Труды III Всесоюзной конференции по бесконтактным электрическим машинам. - Рига: Зинатне, 1966, кн.I, с.211-215, кн.II, с.с.150-156.
Имя заявителя:
ООО "НПФ "Электромашиностроение"-Общество с ограниченной ответственностью "Научно-Производственная Фирма "Электромашиностроение" (RU)
Изобретатели:
Обухов Виталий Арсеньевич (RU) Крупенин Николай Владимирович (RU) Юрьев Юрий Павлович (RU)
Патентообладатели:
ООО "НПФ "Электромашиностроение"-Общество с ограниченной ответственностью "Научно-Производственная Фирма "Электромашиностроение" (RU)
Реферат

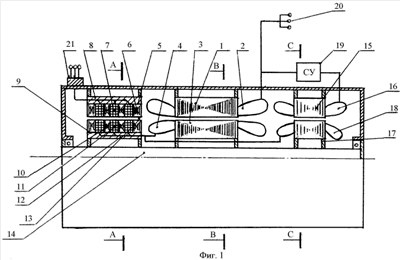

Изобретение относится к области электротехники и касается выполнения регулируемых электромашинных преобразователей частоты, применяемых в регулируемых электроприводах с машинами переменного тока. Преобразователь состоит из двух машин переменного тока с магнитопроводами на статорах и роторах, с обмотками якорей и индукторов, а также узла управления и регулирования. Роторы машин размещаются на общем валу. Преобразователь снабжен дополнительными магнитопроводами на статоре и роторе, выполненными из отдельных шихтованных кольцевых пакетов. Между смежными пакетами размещены тороидальные обмотки переменного тока. Якорная обмотка первой машины установлена на роторе и соединена с обмоткой ротора дополнительного магнитопровода. Обмотки якорей и индукторов обеих машин выполнены для переменного тока. Их роторные обмотки соединены между собой с обратным следованием фаз и подключены к обмоткам ротора дополнительного магнитопровода. Обмотка индуктора второй машины расположена на статоре и подключена к узлу управления и регулирования. Выходные клеммы преобразователя подключены к статорной обмотке первой машины, а входные клеммы установлены на тороидальной обмотке статора дополнительного магнитопровода. Технический результат - упрощение конструкции путем исключения скользящих контактов. 3 ил.
