SU 1749273 A3, 07.02.1993. SU 140884 A, 25.09.1961. SU 420059 A, 10.09.1974. SU 1410221 A1, 15.07.1988. US 3197660 A, 27.07.1965. GB 989633 A, 22.04.1965. FR 1311201 A, 07.12.1982. US 1806386 A, 19.05.1931. Труды III Всесоюзной конференции по бесконтактным электрическим машинам. - Рига: Зинатне, 1966, кн.1, с.211-215, кн.II, с.150-151.
Имя заявителя:
ООО "НПФ "Электромашиностроение" (RU)
Изобретатели:
Обухов Виталий Арсеньевич (RU) Крупенин Николай Владимирович (RU) Юрьев Юрий Павлович (RU)
Патентообладатели:
ООО "НПФ "Электромашиностроение" (RU)
Реферат

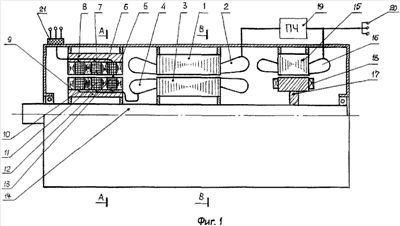

Изобретение относится к области электротехники и касается особенностей конструктивного выполнения регулируемых электромашинных преобразователей частоты, применяемых в регулируемых электроприводах с машинами переменного тока. Предлагаемый преобразователь состоит из двух машин переменного тока с магнитопроводами на статорах и роторах, с обмотками якорей и индукторов с входными и выходными клеммами, а также узел управления и регулирования. Роторы машин размещаются на общем валу. Первая машина имеет дополнительные магнитопроводы на статоре и роторе, выполненные из отдельных шихтованных кольцевых пакетов. Между смежными кольцевыми пакетами размещены тороидальные обмотки переменного тока. Обмотка якоря первой машины установлена на роторе и соединена с обмоткой ротора дополнительного магнитопровода, а обмотка индуктора первой машины выполнена для переменного тока, установлена на статоре и подключена к выходу якорной обмотки второй машины через узел управления и регулирования, выполненный в виде статического преобразователя частоты. При этом входные клеммы установлены на тороидальной обмотке статора. Технический результат, достигаемый настоящим изобретением, состоит в упрощении конструкции электромашинного преобразователя путем исключения из нее скользящих контактов. 3 ил.
