RU 2405237 C1, 27.11.2010. RU 2328608 C1, 10.07.2008. RU 2084071 C1, 10.07.1997. SU 1726101 A1, 15.04.1992. GB 1365396 A, 04.09.1974. DE 4018960 A1, 07.02.1991.
Имя заявителя:
Открытое акционерное общество "Тяжпрессмаш" (RU)
Изобретатели:
Синицын Иван Егорович (RU) Володин Алексей Михайлович (RU) Мусолин Александр Константинович (RU) Корочкин Елисей Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Тяжпрессмаш" (RU)
Реферат

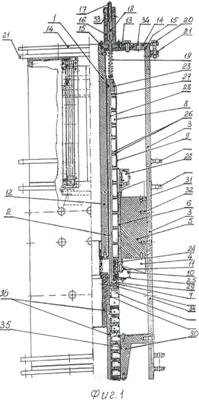

Изобретение относится к области электрических машин с ускорением линейного возвратно-поступательного перемещения рабочего органа и может быть использовано в приводах молотов кузнечно-прессового оборудования, для забивки в грунт свай, разрушения асфальтобетона. Технический результат изобретения: увеличение рабочего хода якоря и возможность регулирования скорости, ускорения, перемещения и энергии его движения. Линейный цилиндрический двигатель (ЛЦД) постоянного тока выполнен в виде ускорителя и включает корпус (3) статора, катушки (4) статора, якорь из ферромагнитного материала, дисковые катушки (8) якоря, контактные пластины 9, щетки для включения в электрическую сеть дисковых катушек (8), закрепленные в щеточном узле, цилиндр (6) внутреннего магнитопровода. Якорь расположен внутри цилиндра (6) внутреннего магнитопровода и снабжен подвижным корпусом (1), выполненным цилиндрическим из магнитомягкого материала. Дисковые катушки (8) якоря размещены на указанном корпусе (1) и подсоединены выводами к контактным пластинам (9), расположенным на поверхности по внешнему диаметру дисковых катушек (8) с возможностью включения в электрическую сеть тех дисковых катушек (8), которые расположены внутри цилиндра (6) внутреннего магнитопровода. Щеточный узел размещен в корпусе, закрепленном на нижнем торце цилиндра (6) внутреннего магнитопровода ускорителя. Внутри подвижного корпуса 1 якоря ускорителя установлен неподвижный цилиндр 12 - дополнительный магнитопровод, выполненный из мягкой стали и отделенный от подвижного корпуса (1) якоря подшипником (2) скольжения в виде слоя тонкой ленты из антифрикционного материала. Технический результат, достигаемый при использовании предлагаемого ЛЦД, - обеспечение возможности регулирования скорости, ускорения, перемещения и энергии движения исполнительного ударного органа при обеспечении максимальной длины рабочего хода исполнительного ударного органа не менее 400 мм. 12 з.п. ф-лы, 1 ил.
