Синицын Иван Егорович (RU) Володин Алексей Михайлович (RU) Мусолин Александр Константинович (RU) Корочкин Елисей Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Тяжпрессмаш" (RU)
Реферат

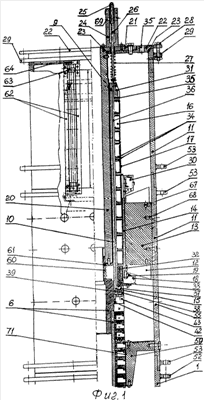

Изобретение относится к электротехнике, к электрическим машинам с линейным перемещением рабочего органа, и может быть использовано в приводах молотов кузнечно-прессового оборудования. Технический результат состоит в увеличении удельной энергии удара и рабочего хода общего якоря, обеспечении возможности регулирования скорости, ускорения, перемещения и энергии его движения, расширении области применения за счет обеспечения максимальной длины рабочего хода исполнительного ударного органа не менее 400 мм. Электромеханический преобразователь включает асинхронный линейный цилиндрический двигателя (АЛЦД) переменного тока, в корпусе 1 статора которого размещены катушки 2 статора. К корпусу 1 присоединен и корпус 11 линейного цилиндрического двигатель (ЛЦД) постоянного тока. Якоря указанных двигателей объединены с возможностью регулирования ускорения образованного общего якоря и его возвратно-поступательного перемещения в ограниченных пределах соосно с катушками 2 статора в подшипниках скольжения 5 АЛЦЦ, подшипниках 10, 71 скольжения ЛЦД. Общий якорь снабжен средствами стабилизации от проворачивания его вокруг оси. ЛЦД выполнен в виде ускорителя и предназначен для сообщения необходимой скорости общему якорю в конце рабочего хода. 20 з.п. ф-лы, 3 ил.
