RU 2046525 C1, 20.10.1995. SU 1723642 A1, 30.03.1992. SU 1658314 A1, 23.06.1991. SU 1457105 A1, 07.02.1989. RU 2275732 C1, 27.04.2006. DE 3338864 A, 26.04.1984.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Изобретатели:
Афанасьев Анатолий Юрьевич (RU) Давыдов Николай Владимирович (RU) Герасименко Вадим Терентьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Казанский государственный технический университет им. А.Н. Туполева (RU)
Реферат

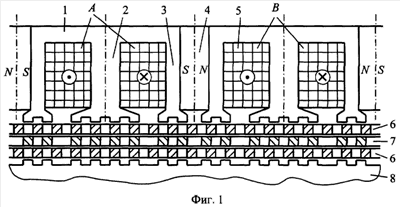

Изобретение относится к электротехнике, к линейным шаговым электродвигателям с постоянными магнитами и может быть использовано в промышленных, транспортных и приборных электромеханических системах. Технический результат заключается в улучшении массогабаритных показателей. Линейный шаговый двигатель имеет основные шихтованные магнитопроводы с ярмами статора 1, с широкими стержнями 2 и с узкими стержнями 3, высококоэрцитивные постоянные магниты 4, двухфазную обмотку 5 с фазами А и В, дополнительный шихтованный магнитопровод 8. Пластины 6 механически связаны немагнитной пластиной 10 и образуют лайнер. Пластины 7 механически связаны со статором немагнитной пластиной 11. Каждая пластина имеет чередующиеся ферромагнитные и немагнитные элементы, расположенные в поперечном направлении. Все магнитные элементы пластин и все зубцы имеют одинаковые продольные размеры. Магнитные элементы пластин лайнера расположены на равном расстоянии друг от друга, определяющем зубцовый шаг. Зубцы на широком и узких стержнях смещены на половину зубцового деления. Зубцы на стержнях соседних магнитопроводов статора - на четверть зубцового деления. Зубцы основных магнитопроводов статора, дополнительного магнитопровода и магнитные элементы пластин, связанных со статором, имеют одинаковое продольное положение. Фазы А и В расположены поочередно на широких стержнях. Соседние постоянные магниты намагничены тангенциально и встречно. 3 ил.
