Федеральное государственное образовательное учреждение высшего профессионального образования "Башкирский государственный аграрный университет" (RU)
Реферат

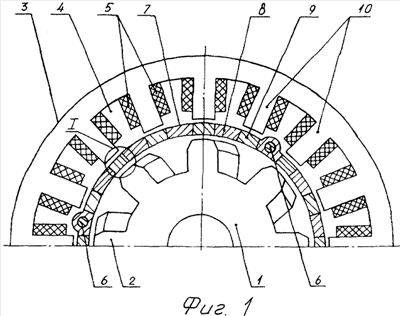

Изобретение относится к электротехнике и может быть использовано в системах автоматического управления дискретным электроприводом. Шаговый электродвигатель состоит из реактивного ротора со скошенными пазами, статора с открытыми пазами, в которых уложены сосредоточенные обмотки управления. В зазоре между статором и ротором установлен подвижный в осевом направлении цилиндр, длина которого равна половине длины активной части статора, что обеспечивает регулирование величины шага в сторону увеличения в пределах до двукратной величины, так и в сторону уменьшения без усложнения схемы управления. Цилиндр выполнен из чередующихся ферромагнитных и диамагнитных участков. Внешняя поверхность ферромагнитных и диамагнитных участков совпадает с зубцами статора, а внутренняя имеет скос, совпадающий со скосом зубцов ротора. Технический результат состоит в расширении функциональных возможностей шагового двигателя путем обеспечения регулирования величины его механического шага. 3 ил.
