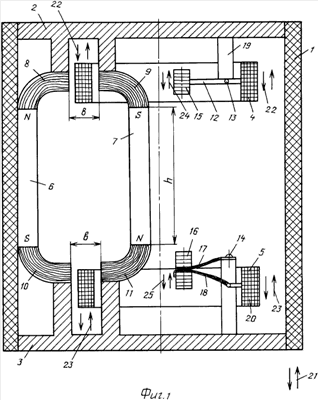

МАГНИТОЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР КОЛЕБАТЕЛЬНОГО ДВИЖЕНИЯ

Номер публикации патента: 2368056

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008122818/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02K035/04
Аналоги изобретения: GB 1316950 А, 16.05.1973. GB 1271490 А, 19.04.1979. SU 587570 А, 05.01.1978. SU 799086 А, 23.01.1981. RU 2292106 С1, 20.01.2007.

Имя заявителя: Открытое Акционерное Общество "Завод Автоприбор" (RU)
Изобретатели: Давыдов Николай Николаевич (RU)
Руфицкий Михаил Всеволодович (RU)
Силин Василий Васильевич (RU)
Сучков Михаил Анатольевич (RU)
Безродный Борис Федорович (RU)
Патентообладатели: Открытое Акционерное Общество "Завод Автоприбор" (RU)

Реферат


Изобретение относится к электротехнике, к конструкциям вибрационных электрических генераторов, преобразующих механическую энергию импульсного или периодического колебательного движения в электричество. Технический результат состоит в уменьшении вертикального габарита, повышении эффективности генерации электрического тока и обеспечении возможности плоскопараллельного вертикального перемещения электропроводящих контуров без раскачивающих колебаний, соударений и трения для пригодности использования на борту железнодорожных вагонов и платформ. Генератор колебательного движения содержит корпус с основаниями, ротор, статор, электропроводящие контура, элементы упругой подвески и балансировочный груз. В него введены, по меньшей мере, два статора, которые размещены на нижнем основании вдоль нижнего электропроводящего контура равноудаленно друг от друга вокруг центральной вертикальной оси генератора и обращены к ней одноименными полюсами. В состав каждого из дополнительных статоров введены два линейных постоянных магнитных элемента, установленных осевой магнитной линией перпендикулярно горизонтальной плоскости нижнего основания и ориентированных к нижнему основанию генератора противоположными полюсами. Каждая пара нижних и верхних противоположных полюсов плотно соединены с парой, соответственно, нижних и верхних обращенных друг к другу магнитопроводов, между которыми размещены витки проводников обмотки, соответственно, нижнего и верхнего электропроводящих контуров. 4 з.п. ф-лы, 3 ил.
