RU 2240640 C1, 20.11.2004. RU 2352048 C1, 10.04.2009. RU 2153218 C1, 20.07.2000. RU 2089991 C1, 10.09.1997. RU 2159496 С1, 20.11.2000. US 5386162 А, 31.01.1995. DE 19650717 A1, 12.06.1997. US 4496886 А, 29.01.1985. EP 1959540 A2, 20.08.2008. GB 2326986 А, 06.01.1999. КОНОНЕНКО Е.В. Синхронные реактивные машины. - М.: Энергия, 1970, 208 с.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (ГОУ ВПО "ЮУрГУ") (RU)
Изобретатели:
Усынин Юрий Семенович (RU) Григорьев Максим Анатольевич (RU) Виноградов Константин Михайлович (RU) Горожанкин Алексей Николаевич (RU) Шишков Александр Николаевич (RU) Бычков Антон Евгеньевич (RU) Валов Артем Владимирович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Южно-Уральский государственный университет" (ГОУ ВПО "ЮУрГУ") (RU)
Реферат

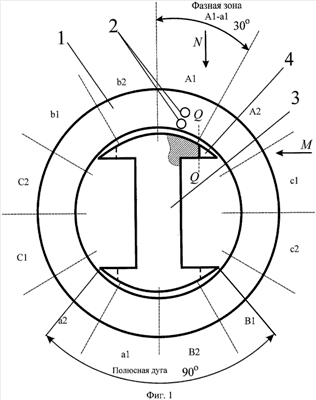

Изобретение относится к области электротехники и может быть использовано, например, в регулируемых электроприводах общепромышленных механизмов, а также в транспортных средствах, а именно в источниках питания бортовой сети автомобилей, тракторов, вездеходов и т.д. Технический результат, достигаемый при использовании данного изобретения, состоит в снижении нагрева ротора синхронной реактивной машины за счет снижения магнитных потерь, вызванных пульсациями МДС возбуждения. В предлагаемой синхронной реактивной машине, содержащей на статоре многофазную силовую обмотку, равномерно распределенную вдоль внутренней расточки статора и предназначенную для подключения к вентильному преобразователю, а также многофазную обмотку возбуждения с полным шагом, предназначенную для подключения к управляемым возбудителям, согласно изобретению по краям каждого из полюсов ротора выполнено рифление в виде канавок с шагом h=8-10 мм, и основания которых расположены в плоскостях, параллельных оси вращения ротора, при этом ширина каждой канавки а=2-4 мм, глубина b=8-10 мм. 3 ил.
