ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (ЛГТУ) (RU)
Изобретатели:
Битюцкий Игорь Борисович (RU) Мотенко Евгений Константинович (RU)
Патентообладатели:
ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (ЛГТУ) (RU)
Реферат

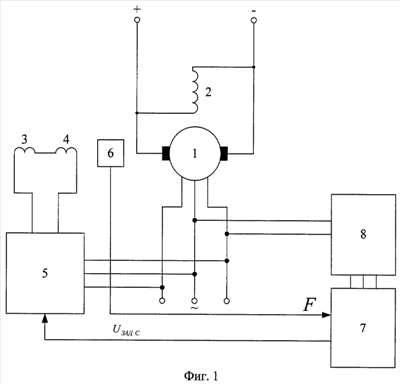

Изобретение относится к электротехнике и может быть использовано как универсальный источник электрической энергии. Технический результат состоит в упрощении, увеличении быстродействия и надежности системы управления, а также в отсутствии внешних источников питания. В предлагаемом генераторе двойного тока для компенсации результирующей м.д.с. якоря в коммутационной зоне до заданного уровня предназначена независимая компенсирующая система, в состав которой входят: последовательно соединенные обмотки добавочных полюсов и компенсационная. Датчик Холла для измерения м.д.с. в коммутационной зоне машины расположен на геометрической нейтрали под центром наконечника добавочного полюса. На вход микроконтроллера подключен датчик Холла. Имеются блок питания контроллера, блок питания обмоток добавочных полюсов и компенсационной обмотки постоянным током. Изобретение обеспечивает непосредственное измерение м.д.с. в коммутационной зоне машины с помощью датчика Холла. В момент запуска генератора происходит его самовозбуждение. Трансформатор блока питания контроллера подключается к линейному напряжению генератора. Блок питания обмоток добавочных полюсов и компенсационной постоянным током состоит из трехфазного трансформатора, подключенного к контактным кольцам генератора, выпрямителя и широтно-импульсного преобразователя, на вход которого с микроконтроллера поступает управляющий сигнал, обеспечивающий минимизацию результирующей м.д.с. в коммутационной зоне машины. 2 ил.
