Имя заявителя:
Кедров Анатолий Порфирьевич (RU)
Изобретатели:
Кедров Анатолий Порфирьевич (RU)
Патентообладатели:
Кедров Анатолий Порфирьевич (RU)
Реферат

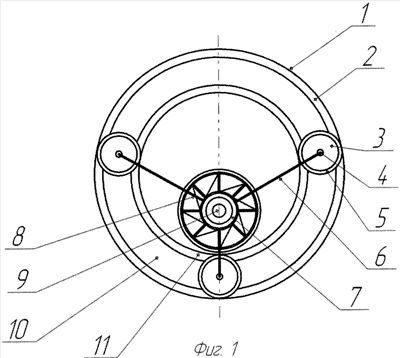

Изобретения относятся к области электротехники, энергетики и транспортного машиностроения, в частности к преобразователям одного вида энергии в другой, и могут быть использованы для снабжения электрической энергией различных потребителей во всех отраслях промышленности и в быту, а также для осуществления перемещения транспортных средств. Технический результат - повышение эффективности работы электрической машины путем обеспечения возможности получения дополнительной энергии, используемой на самообеспечение работы машины в номинальном режиме и на обеспечение потребителей, а также для получения тяги, используемой для обеспечения возможности использования электрической машины в качестве движителя. Предлагаемая эксцентроидная электрическая машина содержит (фиг.1-2) корпус (1), выполненный с внутренним кольцом в виде эллиптической беговой дорожки (2) из диэлектрического материала, статор, выполненный в виде трех инерционных элементов (3), каждый из которых набран из пластин электротехнической стали, содержит ось (4) вращения, выполнен в виде роликов, снабженных с торцов магнитными поясами (5), состоящими из четного количества полуколец разной полярности. Ось (4) вращения каждого из инерционных элементов (3) соединена двумя телескопическими пружинными связями (6) с демпферами (7), установленными симметрично по обе стороны роторной системы, включающей лопасти винтов (8), на общем для статора и ротора приводном валу (9), который размещен эксцентрично относительно геометрической оси эксцентроидной электрической машины. Корпус (1) сбоку закрыт двумя крышками (10), на которых с внутренних сторон установлены эллиптические уголковые направляющие элементы (11), образующие совместно с эллиптической беговой дорожкой (2) эллиптический замкнутый канал для перемещения в нем инерционных элементов (3). Телескопические пружинные связи размещены относительно друг друга под углом 120°. Роторная система эксцентроидной электрической машины (фиг.3-7) состоит из двух роторов: ротора (12) свободного вращения и ротора (13) принудительного вращения, жестко размещенного на приводном валу (9). Ротор (12) свободного вращения содержит полый вал (14), размещенный на подшипниках скольжения (15) концентрично по отношению как к приводному валу, так и к ротору (13) принудительного вращения. Внутри полого вала (14) из ферромагнитного материала размещена система из четного количества постоянных магнитов (16) с чередующимися полюсами, а снаружи своих ободов (17) - магнитные пояса (18), состоящие также из четного количества постоянных магнитов. Магнитные пояса (5) и (18) статора и ротора (12) свободного вращения расположены оппозитно, а постоянные магниты (16) имеют длину, соизмеримую с длиной ротора (13). Каждый из демпферов (7) содержит полое цилиндрическое перфорированное кольцо (21), жестко закрепленное на приводном валу (9) и разделенное внутренними радиальными перегородками (23), между которым в распор установлены компенсационные пружины (24). Концы телескопических пружинных связей (6), размещенные в демпферах, выполнены со ступицами (22), жестко установленными на приводном валу (9), размещены в средней части компенсационных пружин и выходят из демпферов через отверстия в их цилиндрических кольцах. 3 н. и 2 з.п. ф-лы, 14 ил.
