Петров Иннокентий Иванович (RU) Петров Олег Иннокентьевич (RU)
Патентообладатели:
Петров Иннокентий Иванович (RU)
Реферат

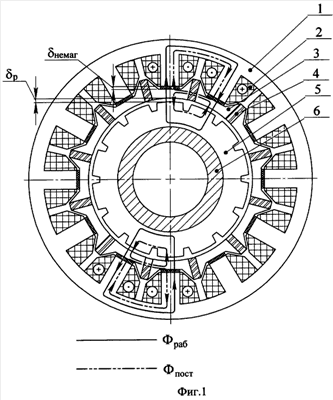

Изобретение относится к автомобилестроению, а именно к электромеханическому усилителю руля автомобиля. Электромеханический усилитель содержит корпус и расположенные в нем два соосных вала (входной и выходной), m-фазный электродвигатель с возбуждением от тангенциально намагниченных постоянных магнитов, магнитопровод статора, встроенный в корпус усилителя, магнитопровод ротора, датчик положения ротора и датчик момента. Магнитопровод статора выполнен с явно выраженными полюсами, расположенными в Nm равных чередующихся фазных зонах, где N - число фазных зон, с числом полюсов Nmk, где k=1n - число полюсов в фазной зоне, на которых размещены катушки - по одной на полюс. В каждой зоне размещены несколько включенных параллельно-согласно катушек. Магнитопровод ротора расположен на выходном валу и выполнен безобмоточным многополюсным. Число полюсов на статоре и на роторе отличается на N. Датчик момента выполнен в виде торсиона и измерителя угла скручивания торсиона. Торсион расположен внутри полости, образованной входным и выходным валом. На полюсах статора через немагнитный зазор, соизмеряемый воздушным зазором, установлены полюсные наконечники, к которым примыкают постоянные магниты системы возбуждения полюсами одноименной полярности. Достигается улучшение эргономических характеристик автомобиля посредством снижения усилия на руле. 3 з.п. ф-лы, 4 ил.
