| РОТОР СКВАЖИННОГО ГЕНЕРАТОРА |  |
Номер публикации патента: 2183043 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H02K021/02 | | Аналоги изобретения: | ЛЕДОВСКИЙ А.Н. Электрические машины с высококоэрцетивными постоянными магнитами. - М.: Энергоатомиздат, 1985, с. 22, рис. 2.3. RU 2155430 C1, 27.08.2000. US 3909647 A, 30.09.1975. DE 2642432 A1, 31.03.1977. |
| Имя заявителя: | Томский политехнический институт | | Изобретатели: | Ким Ю.В.
Малевич Г.И.
Хорьков К.А. | | Патентообладатели: | Томский политехнический институт |
Реферат | |

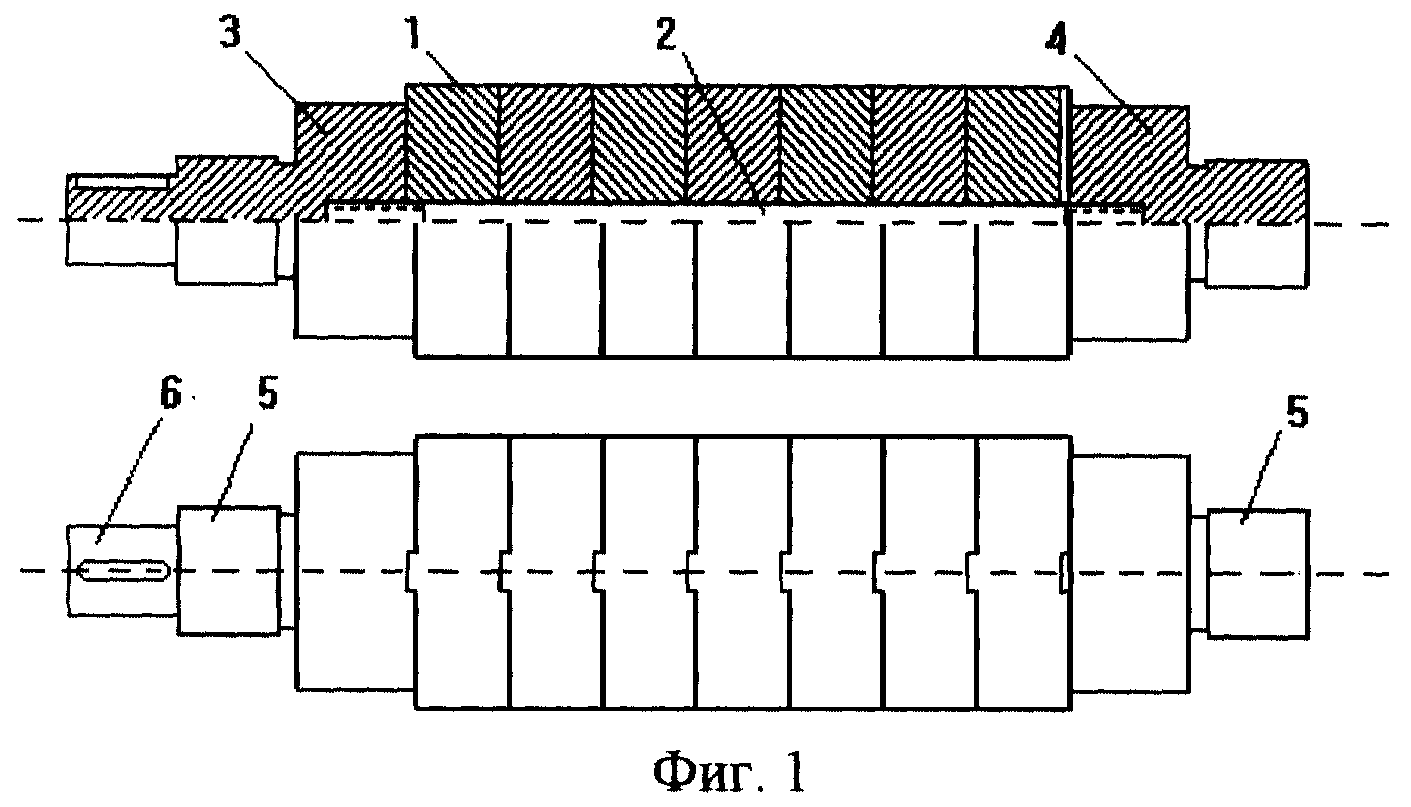

Изобретение относится к электротехнике, а именно, к электромашинным источникам питания инклинометрических систем. Ротор скважинного генератора имеет индуктор и составной вал. Вал состоит из двух немагнитных ступиц, объединенных шпилькой. Ступицы имеют посадочные места для установки подшипников, причем ведущая ступица имеет хвостовик для сопряжения с турбиной. Индуктор выполнен набранным из постоянных магнитов кольцеобразной формы с отверстием в центре, через которое пропущена шпилька, причем кольцеобразные магниты имеют по диаметру с одной торцевой поверхности выступ, а с другой торцевой поверхности паз, такой же паз имеет ведущая ступица для сопряжения с прилегающим к ней кольцевым магнитом. Вторая ступица с гладкой торцевой поверхностью навинчена на шпильку и фиксирует магниты и ведущую ступицу в единое целое. Техническим результатом является увеличение мощности скважинного генератора более чем в 2 раза, в тех же габаритах. 2 ил.
|
