RU 2089991 C1, 10.09.1997. RU 2103784 C1, 27.01.1998. RU 2109390 C1, 20.04.1998. RU 2093945 C1, 20.10.1997. RU 2392724 C1, 20.06.2010. EP 2077610 A1, 08.07.2009. US 6091170 A, 18.07.2000. EP 0649577 A1, 26.04.1995. JP 40-67788 A, 03.031992. КОПЫЛОВ И.П. Электрические машины. - М., 2000, с.312-324.
Имя заявителя:
Михайлов Иван Иванович (RU)
Изобретатели:
Михайлов Иван Иванович (RU)
Патентообладатели:
Михайлов Иван Иванович (RU)
Реферат

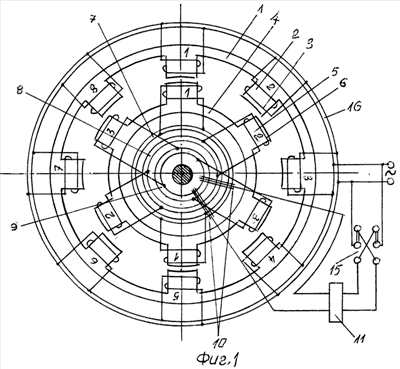

Изобретение относится к области электротехники, в частности к электродвигателям с регулируемой частотой вращения, и может быть использовано в качестве привода в электротранспорте. Работоспособность электродвигателя переменного тока с плавным регулированием частоты вращения ротора основана на взаимодействии магнитных потоков полюсов статора и ротора, изменяющихся с частотой 50 Гц, в каждый момент времени таким образом, чтобы потоки сближающихся полюсов были разноименными, а потоки удаляющихся полюсов - одноименными. Согласованное взаимодействие магнитных потоков происходит посредством устройств, укрепленных на валу, к которым в определенном порядке подключены обмотки полюсов ротора, а регулирование частоты вращения осуществляется изменением напряжения питающего тока обмоток ротора с помощью автотрансформатора. Предлагаемый однофазный электродвигатель содержит четное число пар полюсов статора с чередующейся их полярностью, число пар полюсов ротора на единицу меньше числа пар полюсов статора, при этом ротор выполнен из двух равнозначных секций, развернутых одна относительно другой вокруг центральной оси на угол, величина которого согласована с шириной токоподводящих щеток и изоляционного промежутка между контактами, а начала и концы обмоток пар полюсов в каждой секции ротора соединены параллельно и в чередующемся порядке относительно начал и концов подключены к своим контактным устройствам, укрепленным на валу, которые также развернуты между собой на тот же угол, что и секции ротора. Технический результат - обеспечение регулирования частоты вращения от нуля до максимума путем изменения напряжения питающего тока и повышение мощности однофазного электродвигателя при одновременном упрощении его конструкции. 6 ил.
