КУЗНЕЦОВ В.А., КУЗЬМИЧЕВ В.А. Вентильно-индукторные двигатели. - М.: Издательство МЭИ, 2003, с.10-21. RU 2390085 C2, 20.05.2010. RU 2396674 C1, 10.08.2010. RU 2159494 C1, 20.11.2000. RU 2266604 C1, 20.12.2005. RU 2277284 C2, 27.05.2006. GB 2231207 A, 07.11.1990. WO 9522192 A1, 17.08.1995. US 3956678 A, 11.05.1976. US 3679953 A, 25.07.1972.
Имя заявителя:
Открытое акционерное общество "Научно-Исследовательский Проектно-Конструкторский и Технологический Институт Электромашиностроения" (RU)
Изобретатели:
Шабаев Владимир Алексеевич (RU) Кругликов Олег Валерьевич (RU) Тубис Яков Борисович (RU) Чернигов Владислав Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-Исследовательский Проектно-Конструкторский и Технологический Институт Электромашиностроения" (RU)
Реферат

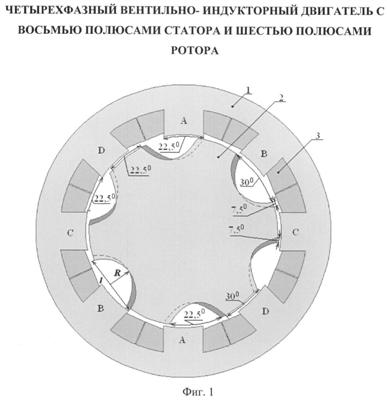

Изобретение относится к области электротехники и предназначено для использования в различных мехатронных системах. В результате использования изобретения по сравнению с известными техническими решениями достигается технический результат, состоящий в уменьшении пульсации момента индукторного двигателя, а также снижение его стоимости за счет уменьшения числа силовых полупроводниковых приборов инвертора, входящего в конструкцию данного двигателя. Указанный технический результат достигается тем, что магнитопровод четырехфазного вентильно-индукторного двигателя имеет специальную конфигурацию, согласно которой угловая ширина полюсов статора равна угловой ширине межполюсного расстояния полюсов статора, угловая ширина полюсов ротора равна угловой ширине межполюсного расстояния ротора, поверхность межполюсной впадины полюсов ротора имеет форму скошенного полуцилиндра, радиус которого равен половине линейного межполюсного расстояния полюсов ротора, радиальный угол скоса полюсов ротора равен разности угловой ширины полюсов ротора и угловой ширины полюсов статора, обмотки фаз соединены в «звезду», схема управления позволяет за счет обратной связи по току и частотно-токовому способу регулирования тока формировать токи фаз, протекающие в одном направлении, содержащие нулевую и первую гармоники и регулируемые по амплитуде при помощи инвертора, состоящего из двух полумостовых схем. 6 ил.
