RU 2277284 C2, 27.05.2006. RU 2393615 C1, 27.06.2010. SU 1345291 A1, 15.10.1987. RU 2009599 C1, 15.03.1994. SU 1700704 A1, 23.12.1991. RU 2143777 C1, 27.12.1999. RU 2190292 C2, 27.09.2002. RU 67347 U1, 10.10.2007. US 5117142 A, 26.05.1992. EP 0484525 A1, 28.11.1991. FR 2774223 A1, 30.07.1999. БАЛАГУРОВ В.А., ГАЛТЕЕВ Ф.Ф. Электрические генераторы с постоянными магнитами. - М.: Энергоатомиздат, 1988, с.23-46.
Имя заявителя:
Чернухин Владимир Михайлович (RU)
Изобретатели:
Чернухин Владимир Михайлович (RU)
Патентообладатели:
Чернухин Владимир Михайлович (RU)

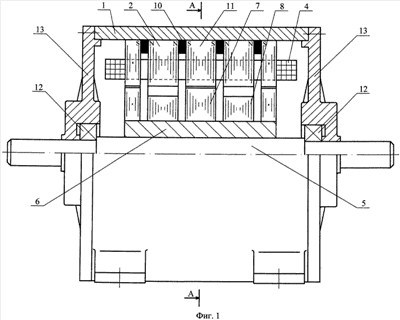

Реферат
Изобретение относится к области электротехники, в частности к высокомоментным электрическим двигателям, электроприводам и высокочастотным генераторам, касается конструктивного исполнения бесконтактных синхронных магнитоэлектрических машин с аксиальным возбуждением и может быть использовано при широком диапазоне частот вращения вала машины (от единиц оборотов в минуту до нескольких десятков тысяч оборотов в минуту) в системах автоматики, в автономных системах электрооборудования, в военной, космической технике, на авиационном и автомобильном транспорте, в качестве тяговых управляемых и неуправляемых электроприводов, ветрогенераторов, многофазных синхронных электрических двигателей, многофазных высокочастотных синхронных электрических генераторов переменного тока и многофазных генераторов преобразователей частоты (включая трехфазные системы), а также при выпрямлении выходного переменного напряжения и тока генераторов при помощи полупроводниковых выпрямительных устройств и с возможностью применения сглаживающих фильтров для уменьшения пульсаций выходных параметров - в качестве источников питания постоянным (выпрямленным) током. Статор предлагаемой магнитоэлектрической бесконтактной машины с аксиальным возбуждением содержит нечетные и четные сердечники якоря. Каждый сердечник якоря имеет шихтованный пакет из изолированных листов электротехнической стали с высокой магнитной проницаемостью с явно выраженными полюсами якоря. Сердечники якоря, число которых не менее двух, закреплены в немагнитном корпусе. На явно выраженных полюсах якоря сосредоточена катушечная многофазная обмотка якоря, каждая катушка которой охватывает по одному из находящихся друг против друга в аксиальном направлении явно выраженному полюсу якоря каждого сердечника якоря. Между сердечниками якоря расположены кольцевые слои сегментарных постоянных магнитов. В кольцевых слоях постоянные магниты прилегают в аксиальном направлении к нечетным сердечникам якоря полюсами одной магнитной полярности, а к четным сердечникам - другой. Число кольцевых слоев сегментарных постоянных магнитов на один меньше числа сердечников якоря. Безобмоточный ротор содержит немагнитный вал с насаженной на него магнитомягкой втулкой, на которой соосно расположены нечетные и четные с полюсными выступами магнитопроводы ротора, выполненные шихтованными пакетами из изолированных листов электротехнической стали с высокой магнитной проницаемостью. Число магнитопроводов ротора равно числу сердечников якоря. Нечетные и четные магнитопроводы ротора позиционированы относительно соответствующих нечетных и четных сердечников якоря и имеют равную им активную длину в аксиальном направлении. Четные магнитопроводы ротора смещены относительно нечетных магнитопроводов в тангенциальном направлении на половину полюсного деления магнитопровода ротора. При этом выполняются определенные соотношения между числом явно выраженных полюсов якоря, числом фаз многофазной катушечной обмотки якоря, числом явно выраженных полюсов якоря в фазе и числом полюсных выступов каждого магнитопровода ротора. Технический результат, достигаемый при использовании данного изобретения, состоит в получении высоконадежной, технологичной и высокоремонтопригодной конструкции многофазной магнитоэлектрической бесконтактной машины с аксиальным возбуждением с высокими энергетическими показателями и эксплуатационными характеристиками при широком диапазоне частот вращения вала и с различным соотношением активной длины и диаметра расточки статора машины. 15 з.п. ф-лы, 4 ил.
