УСТРОЙСТВО ПУСКА СИНХРОННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2396692

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008150318/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02P001/50   H02K019/12
Аналоги изобретения: RU 2271600 C1, 10.03.2006. RU 2028719 С1, 09.02.1996. RU 2272351 C1, 20.03.2006. GB 1410141 А, 15.10.1975. US 3823357 А, 09.07.1974. US 6051953 А, 18.04.2000. JP 57046659 А, 17.03.1982. WO 2004084385 A1, 30.09.2004.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)
Изобретатели: Стрижков Игорь Григорьевич (RU)
Бегляров Рафаэль Рубенович (RU)
Стрижков Сергей Игоревич (RU)
Трубин Александр Николаевич (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Кубанский государственный аграрный университет" (RU)

Реферат

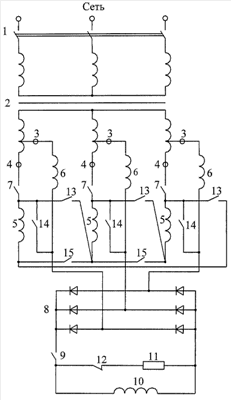

Изобретение относится к области электротехники и может быть использовано в приводе турбомеханизмов и иных машин средней мощности, не требующих регулирования частоты вращения, обеспечивающем управление синхронными двигателями и силовыми блоками «трансформатор-двигатель». Техническим результатом является снижение пускового тока. Устройство пуска синхронного двигателя в блоке «трансформатор-двигатель» содержит синхронный электродвигатель с основной (5) и дополнительной (6) трехфазными статорными обмотками. Первые выводы обмотки (5) в рабочем положении присоединены через контакты (7) коммутатора к выводам (4) трехфазного трансформатора (2), первичная обмотка которого подключена к источнику электроэнергии, а вторичная обмотка имеет ответвления (3), (4) для подключения основной (5) и дополнительной (6) статорных обмоток. Вторые выводы основной (5) обмотки соединены в общую точку через контакты (15) коммутатора. Выводы переменного тока неуправляемого выпрямителя (8) соединены с вторыми выводами дополнительной (6) трехфазной статорной обмотки, а выводы постоянного тока - с выводами обмотки возбуждения (10) синхронного двигателя. Коммутатор статорных обмоток двигателя обеспечивает их переключение посредством контактов на период асинхронного пуска из рабочего положения в схему соединения основной обмотки треугольником и последовательное включение соединенной треугольником основной (5) обмотки с дополнительной (6) статорной обмоткой для уменьшения кратности пускового тока. 1 ил.
