SU 1833703 A, 10.12.1995. RU 2199176 C1, 20.02.2003. RU 2192700 C1, 10.11.2002. RU 2072609 C1, 27.01.1997. RU 2206950 C2, 20.06.2003. FR 2816377 A1, 10.05.2002. DE 2156064 A, 17.05.1973.
Имя заявителя:
Открытое акционерное общество Промышленная группа "Новик" (RU)
Изобретатели:
Ветохин Виктор Иванович (RU) Лященко Алексей Вадимович (RU) Алексеев Олег Борисович (RU) Созанский Александр Николаевич (RU) Бабенко Юрий Викторович (RU) Горохов Валерий Михайлович (BY)
Патентообладатели:
Открытое акционерное общество Промышленная группа "Новик" (RU)
Реферат

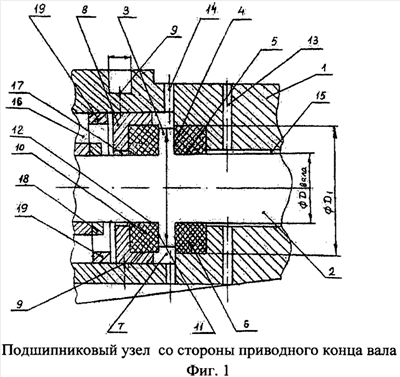

Изобретение относится к погружным электрическим машинам скважных насосов и буровых механизмов в нефтегазовой отрасли. Создание универсального упорно-опорного высоконагруженного подшипника скольжения на приводном конце вала погружного электродвигателя вертикального открытого исполнения с применением вкладышей из высокоплотного антифрикционного порошкового материала обеспечивает повышение надежности и срока службы асинхронной машины, работающей на глубине погружения до 3000 м и при высокой температуре пластовой воды. Асинхронная машина (АМВ НГС) содержит корпус (1), вал (2) с буртиком (3) на приводном конце вала, имеющим упорные поверхности (4) и (11) с двух сторон, выполняющие функции подвижных скользящих поверхностей - (4) для насоса, (11) для механизма бурения. Для неподвижных частей подшипника применены вкладыши (6) и (10) из высокоплотного порошкового антифрикционного материала с теми же скользящими поверхностями (4) и (11), позволяющими работать двигателю приводным концом вала вверх для привода насоса и вниз для привода механизма бура. Охлаждение скользящих поверхностей подшипника осуществляется окружающей жидкостной средой через отверстия (13) и (14) в корпусе (1) и через свободные зазоры (7), (15), (16), (17) между корпусом (1) и валом (2). 2 ил.
