ВОЛЬДЕК А.И. Электрические машины. - Л.: Энергия, 1978, с.402-409, 415-422. RU 2275729 C1, 27.04.2006. SU 1035729 A, 15.08.2003. SU 851649 A, 05.08.1981. RU 34821 U1, 10.12.2003. RU 2362250 C1, 20.07.2009. SU 650164 A, 30.01.1979. GB 518135 A, 19.02.1940. FR 2086758 A5, 31.12.1971. US 3408517 A, 29.10.1968. DE 913558 C, 14.06.1954.
Имя заявителя:
Общество с ограниченной ответственностью "РУСЭЛПРОМ" (RU)
Изобретатели:
Макаров Лев Николаевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "РУСЭЛПРОМ" (RU)
Реферат

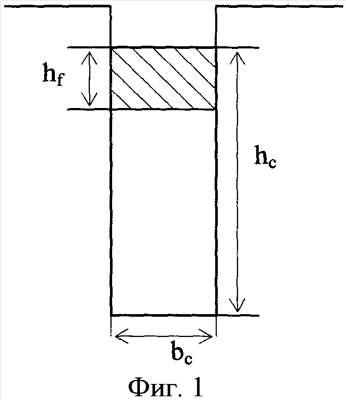

Изобретение относится к области электротехники и может быть использовано при конструировании асинхронных электрических двигателей, питаемых от преобразователей частоты. Технический результат, достигаемый при использовании настоящего изобретения, состоит в расширении диапазона регулирования частоты вращения асинхронного двигателя за счет увеличения его максимального момента (Mmax) при увеличении частоты питающего напряжения, а также упрощение конструкции стержневой волновой обмотки за счет ее выполнения однослойной при одном стержне в каждом пазу, что позволяет значительно снизить трудоемкость изготовления асинхронного двигателя, уменьшить размеры лобовых частей обмотки. Указанный технический результат обеспечивается тем, что стержневая волновая обмотка статора асинхронного двигателя выполнена однослойной, а стержни обмотки выполнены сплошными, при этом высота стержня hc, определяемая с использованием выражений для коэффициента демпфирования kd и коэффициента относительного вытеснения тока , которые рассчитываются при максимальном значении частоты f питающего напряжения при условии, чтобы коэффициент демпфирования kd был не менее чем в два раза больше величины требуемого диапазона регулирования частоты вращения асинхронного двигателя. 1 з.п. ф-лы, 3 ил.
