УПРАВЛЯЕМЫЙ КАСКАДНЫЙ ЭЛЕКТРИЧЕСКИЙ ПРИВОД

Номер публикации патента: 2173927

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000118199/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H02K017/34
Аналоги изобретения: RU 2050672 C2, 20.12.1995. SU 79632 A, 28.02.1950. SU 45673 A, 31.01.1936. DE 1221350 A, 21.07.1966. МОСКАЛЕНКО В.В. Электрический привод. -M.: Высшая школа, 1991, с. 144

Имя заявителя: Кубанский государственный технологический университет
Изобретатели: Гайтов Б.Х.
Попов Б.К.
Попова О.Б.
Патентообладатели: Кубанский государственный технологический университет

Реферат

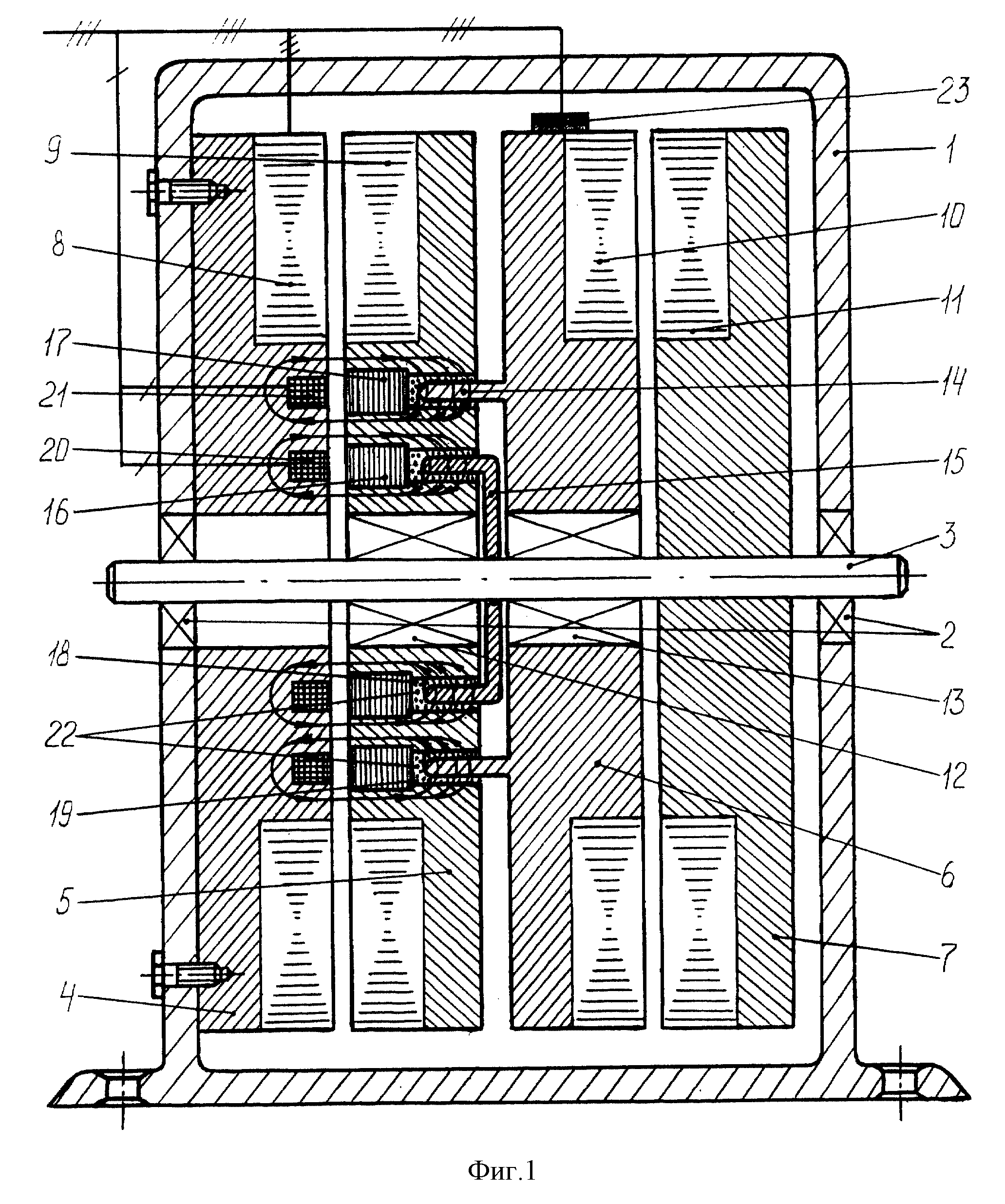

Использование: в промышленности, строительстве, транспорте и других отраслях. Технический результат заключается в регулировании скорости и момента при постоянной механической мощности, снимаемой с вала. Магнитные системы двух электродвигателей выполнены аксиальными и расположены в одном корпусе и на одном валу, который горизонтально закреплен в подшипниковых узлах корпуса. Одной стороной статор первого электродвигателя присоединен к корпусу. На другой его стороне между его трехфазной обмоткой и валовым отверстием расположены катушки управляемых муфт. Ротор первого электродвигателя, расположенный на подшипнике, с одной стороны имеет два кольца малого и большого диаметров из немагнитного материала, а с другой стороны - кольцеобразные щели, расположенные напротив колец. Статор второго электродвигателя, на котором установлены скользящие контакты, расположен на подшипнике и имеет выступ в виде широкого тонкого кольца, заходящий в щель большого диаметра ротора электродвигателя. Ротор второго электродвигателя жестко соединен с валом. Между ротором первого и статором второго электродвигателей расположена металлическая деталей в виде полого стакана, выступом заходящая в щель малого диаметра ротора первого электродвигателя. Выходным элементом является общий вал. 3 ил.
